Замена стеклянных вставок держателя негативов Durst Sironeg
Проекторы Durst и держатели негативов были повсеместны в эпоху плёночной фотографий. Они до сих пор отличные изделия, но запчасти достать стало трудно. Ниже показано, как я заменил стеклянные вставки в моём держателе негативов Sireneg без специальных инструментов. К сожалению, я не задокументировал процесс подробно, поэтому могу только описать необходимые шаги.
Поиск материалов
Поиск материалов — самый важный этап этой замены.
Идеальные поставщики необходимых специальных стёкол — местные мастерские по оформлению картин и раме. Вам следует заказать заранее вырезанные куски стекла, чтобы не резать и не шлифовать их самостоятельно.
Шаг 1

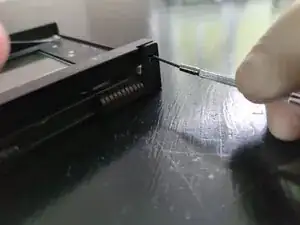

Разберите держатель негативов, отвинтив его по шарниру
Выберите одну половину держателя для работы. Другую храните в надёжном месте

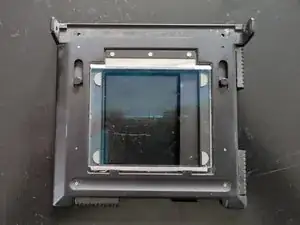

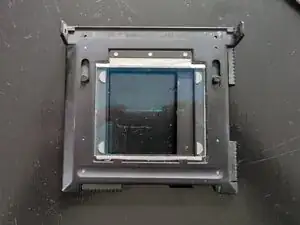

На изображении нижняя половина держателя уже с заменёнными стёклами. Постараюсь позже добавить лучшие фотографии для документации
Шаг 2

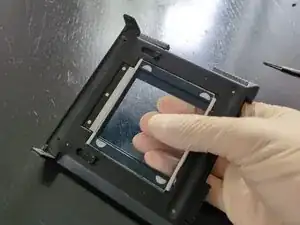

Наденьте перчатки для защиты от порезов и чтобы держать стёкла чистыми
Держите одну половину держателя в недоминантной руке
Другой рукой крепко захватите стекло с обеих сторон
Слегка подайте стекло к металлической защёлке на стороне шарнира держателя
Позвольте стеклу наклониться вверх со стороны, противоположной шарниру
Повторите для второй половины держателя
Шаг 3

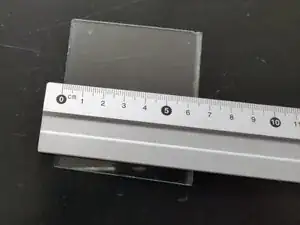

Измерьте стёкла линейкой
Обратите внимание, что стёкла имеют фаску вдоль длинных краёв. Именно так они фиксируются в держателе
Снимите следующие размеры:
Полный размер стёкол. В моём случае: 75 x 65 мм
Размер стёкол без фасок. В моём случае: 75 x 60 мм
Шаг 4

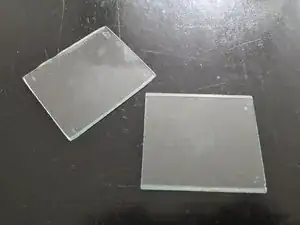

Приобретите требуемые стёкла
Если вы можете получить стёкла с фаской, закажите полный измеренный размер
Если доступны только стёкла с ровными краями, закажите меньший измеренный размер
Вы также можете вырезать стёкла из более большого листа
Используйте подходящий клей/скотч при резке стекла!
Инструкции можно найти здесь
Шаг 5
Шлифовка стекла — опасная и утомительная работа. Используйте альтернативный материал для добавления фасок к стеклу

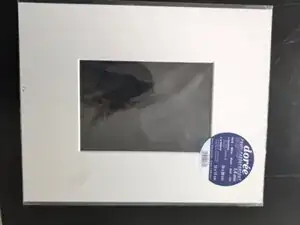

Я использовал заранее вырезанный паспарту для оформления фотографий и картин
Используйте материал меньшей толщины, чем используемые стёкла
Добавьте фаску 45° к краю вашего материала. В случае паспарту используйте подготовленные кромки выреза
Вырежьте узкую полосу материала, включающую фаску. Выберите ширину полосы так, чтобы при добавлении двух полос к длинным краям общий размер совпадал с полным размером стёкол
Шаг 6
Вырежьте полосу двустороннего клейкого скотча, соответствующую толщине стекла
Наклейте клейкую ленту на длинные кромки стекла
Снимите защитный слой клейкой ленты
Плотно прижмите одну из фасочных полос к приклеенной кромке, чтобы соединить детали
Приклеивайте фаски для верхней части держателя так, чтобы травлённая сторона стекла была обращена к негативу!
На фото видно приклеенные фаски вверху и внизу стекла
Шаг 7
Зажмите верхний край стекла под металлическую пружину в держателе негативов
Убедитесь, что не продавили материал фаски, если вы выбрали мягкую альтернативу, например паспарту
Засуньте нижнюю фаску под держатели на нижней стороне держателя негативов
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
