Как создать блок питания постоянного тока недорого

Электроника

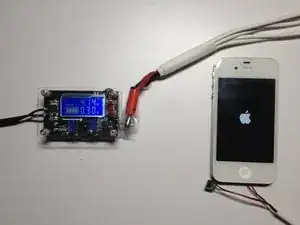

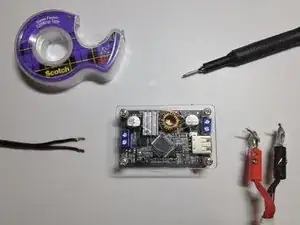

Блок питания постоянного тока — один из важнейших инструментов для всех, кто работает с электроникой или ремонтирует iPhone. Источники постоянного тока позволяют увидеть, что делает Ваше устройство, отображая текущее энергопотребление в режиме реального времени. Однако если Вы начинающий мастер или просто любитель поработать с технологиями, цена таких блоков питания может показаться слишком высокой. В этом руководстве я покажу, как собрать небольшой и надёжный блок питания постоянного тока почти за копейки. Вам даже может не понадобиться паяльник!

Шаг 1

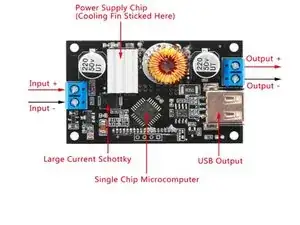

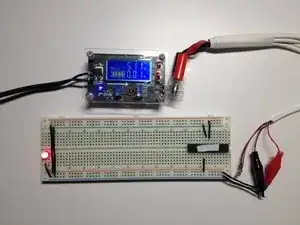

Найдите преобразователь постоянного тока (скорее всего, понижающий преобразователь). Это сердце Вашего источника постоянного тока.

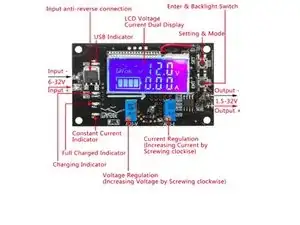

Вам ОБЯЗАТЕЛЬНО нужен преобразователь с отображением напряжения и тока, а также с регулировкой напряжения (по крайней мере, для ремонта iPhone). Если Вы найдёте преобразователь с USB-портом, он может служить USB-амперметром, но для этого потребуется немного дополнительной работы.

Я использовал модель от DROK, которая стоила 13,99 доллара на Amazon.

Шаг 2

Подойдёт любой кабель с разъёмом для питания на одном конце и разъёмом батареи на другом. Я купил недорогой кабель на eBay, подходящий для моделей с 4 по X, с двумя зажимами-крокодилами.

Если Вы готовы немного потратиться на блок питания, приобретите кабель, включающий провода данных от батареи. Это предотвратит перезагрузку телефона каждые несколько минут при питании от блока питания. Также в такой кабель встроен щуп, который позволяет запускать телефон без кнопки питания или пинцета.

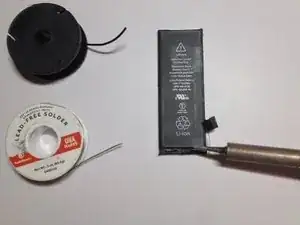

Если каждый потраченный на это цент — это цент, которого не хватит на покупку телефонов на eBay (поверьте, я понимаю), и у Вас есть неисправные аккумуляторы, можно отсоединить управляющую плату от элемента питания и припаять к ней провода. Такая плата даже будет передавать данные о батарее!

Шаг 3

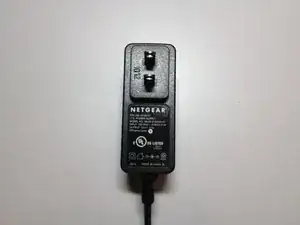

Используйте самый мощный адаптер переменного тока, который у Вас есть. У меня был 12-вольтовый адаптер на 2,5 ампера, который раньше питал маршрутизатор, и я использовал его.

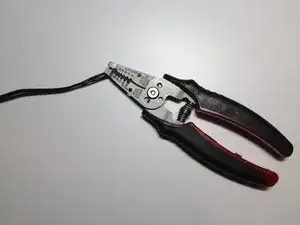

Возьмите инструмент для зачистки проводов, отрежьте штекер и зачистите два провода. Убедитесь, какой из проводов — плюс, а какой — минус.

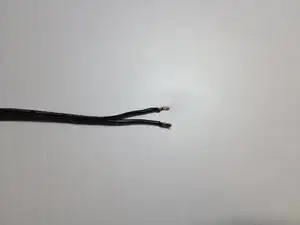

Зачищенные концы проводов.

Шаг 4

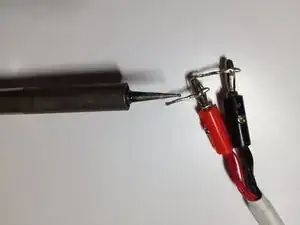

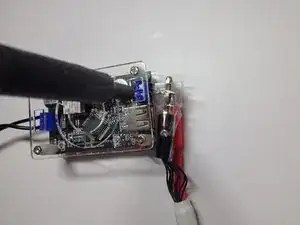

Мой кабель был с банановыми штекерами, поэтому я припаял короткие провода под углом 90 градусов, чтобы подключить их к преобразователю постоянного тока. Обязательно заизолируйте соединения!

Если Вы не хотите (или не имеете права) паять, открутите банановые штекеры и зачистите тонкие красные провода, идущие к ним.

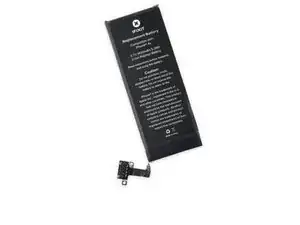

Тем, кто идёт упрощённым путём, необходимо припаять два провода к положительным и отрицательным контактам на управляющей плате, где подключается батарея.
