Замена штекера на наушниках

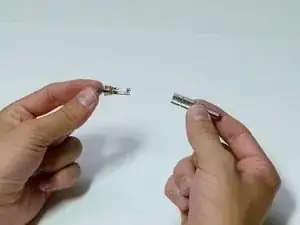

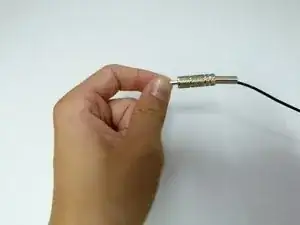

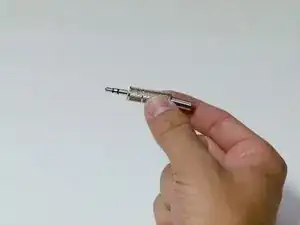

Отвинтите корпус от запасного штекера.

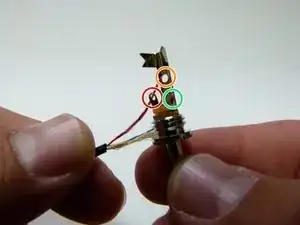

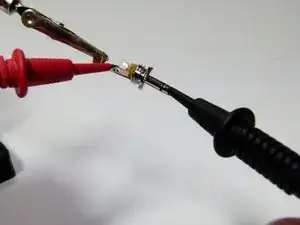

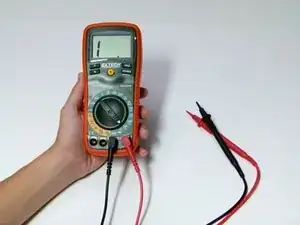

С помощью мультиметра (установленного в режим омметра для проверки сопротивления) проверьте каждый контакт на основании штекера, чтобы определить, какой контакт соответствует какому динамику (левому или правому). Вы поймёте соответствие, когда на мультиметре появится значение отличное от 1.

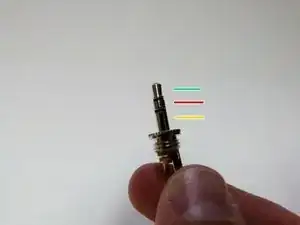

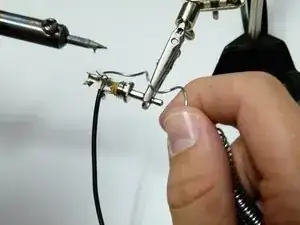

Изображение 3 показывает, какая часть штекера соответствует каждому проводу:

Левый

Правый

Общий (или земля)

По моим результатам контакт с большим отверстием соответствовал правому динамику, а контакт с меньшим отверстием — левому. Ваши результаты могут отличаться.

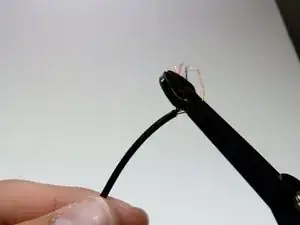

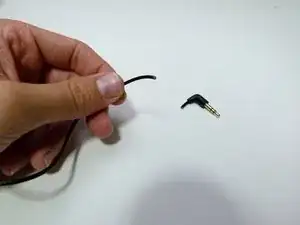

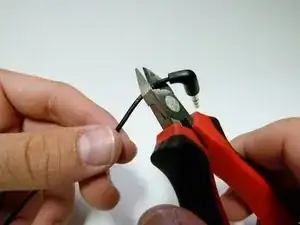

С помощью кусачек отрежьте сломанный штекер 3,5 мм от провода.

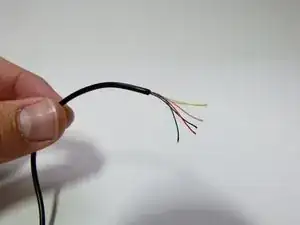

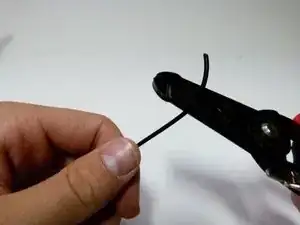

С помощью стриппера обнажите около 2 см провода.

Также необходимо снять изоляцию с каждой отдельной жилы, используя стриппер, мелкозернистую наждачную бумагу или аналогичный инструмент.

Если попытаться припаять провода, не сняв покрытие, соединение, скорее всего, не будет работать.

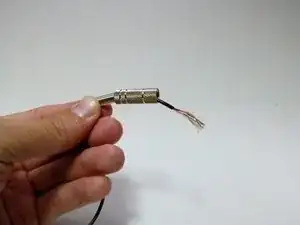

Наденьте корпус (из шага 1) на провод.

Вам придётся в конце снова вкрутить его в штекер, поэтому убедитесь, что он установлен в правильном направлении.

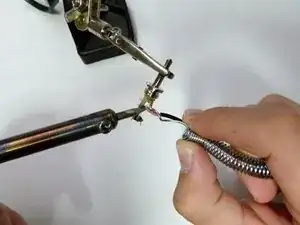

При пайке могут помочь помощники-держатели. Если вы никогда не паяли, ознакомьтесь с этим руководством по технике пайки.

Протяните красный провод через отверстие контакта, соответствующего правому динамику. Оберните провод вокруг контакта несколько раз, затем припаивайте на место.

Повторите этот шаг для контакта, соответствующего левому динамику. Обратите внимание, что провод левого канала часто белый или зелёный.

Наконец, припаивайте общий/земляной провод (часто медного цвета) и любые разноцветные провода через оставшееся отверстие.

На фотографиях показан синий провод и несколько жёлтых нитей. Синий провод был припаян вместе с землёй, а жёлтые оказались не проводами, а нейлоном.

В завершение вкрутите корпус обратно на штекер.

Убедитесь, что два контакта (или соединяющие провода) не соприкасаются; если они соприкоснутся, ремонт не будет работать должным образом.
