Замена транзистора BC817 на плате управления Ultimaker UMO для PWM вентилятора

Электроника

Существуют различные причины, приводящие к отказу PWM T1 или T2, здесь представлен гид по замене транзистора.

Этот гид является кратким руководством для мастеров. Знания о транзисторах или электронике не требуются, поэтому работу можно выполнить очень быстро, если запчасти доступны. Это может сэкономить вам от 100 до 150 долларов США на замене всей платы управления.

Проблема описана здесь:

https://ultimaker.com/en/community/11366...

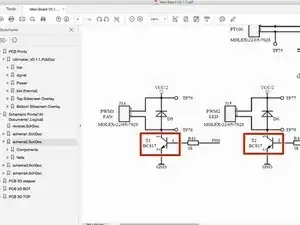

Схемы платы управления хранятся здесь:

https://github.com/Ultimaker/Ultimaker-O...

Шаг 1

Подготовьте ваше рабочее место, инструменты и т. д. Это важно из-за проблем, связанных с обработкой SMD-элементов. Убедитесь в наличии хороших условий освещения, без статического электричества и т. д. Ссылка на руководство по SMD-оливу приведена на шагах 2 и 3.

Рекомендуется приобрести партию транзисторов (например, 5-10) по нескольким причинам: отказ может произойти вновь, SMD-элементы очень деликатны в обращении, и вам просто нравятся транзисторы и т. д.

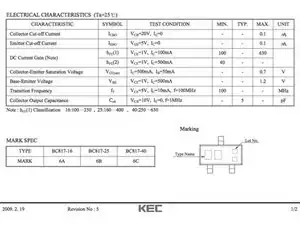

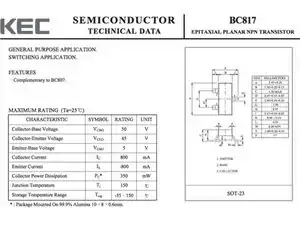

Примечание: Если вы не можете найти замену BC817, например, в Mouser, Digikey и т. д., то транзистор от KEC, предоставленный Conrad DE, подтвержден как работающий.

Примечание: Если у вас нет оборудования для пайки электроники, посмотрите этот стартовый комплект или для Европы (Германия) попробуйте этот набор.

Шаг 2

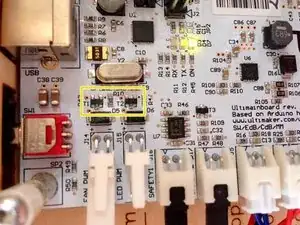

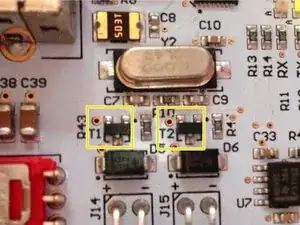

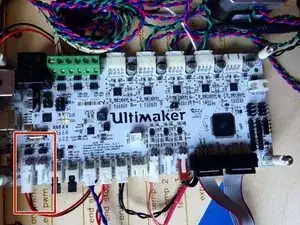

Найдите транзистор, который необходимо заменить (PWM канал 1 или 2)

Примечание: Это краткое руководство. Допускает, что транзистор вышел из строя, независимо от обстоятельств. Этот гид не предоставляет анализа и помощи по NPN-транзисторам, так как это не требуется для восстановления работы вентилятора.

Прежде чем продолжить, вы можете изучить SMD-пайку из различных источников (iFixit или посмотрите предоставленное руководство On Semi по SMD, которое выглядит очень исчерпывающе, или руководство Sparkfun также можно очень порекомендовать) и спланируйте время, если у вас еще не настроена рабочая среда.

Шаг 3

Отключите все подключения питания перед началом работы и защититесь от статического электричества. Гарантия не распространяется!

Подготовьте замену транзистора к установке.

Нагрейте паяльник (350-400°C в зависимости от вашего припоя, паяльника и т. д.); избегайте температур, значительно превышающих температуру плавления, из-за чувствительности SMD-устройств, смотрите также руководство On Semi или руководство по SMD-пайке от Sparkfun.

Удалите сломанный транзистор, аккуратно нагревая SMD-установочные площадки, которые соединяют T1 (или T2) с платой. Поскольку имеется три площадки, старайтесь вращать пинцетом, чтобы удалить сломанное устройство.

Используйте насос для удаления стар

Перевод руководства с ifixit.com
