Как заменить кабель на наушнике-вкладыше

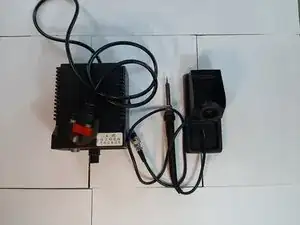

Включите паяльник и дайте ему нагреться.

Установите максимально низкую температуру (если есть такая настройка).

Паяльник становится очень горячим. Поставьте его на безопасную подставку после включения.

Существует различие между «проводом» и «кабелем». В дальнейшем под «кабелем» я буду понимать весь шнур целиком, а под «проводом» — оголённые цветные медные жилы на концах левого и правого проводов.

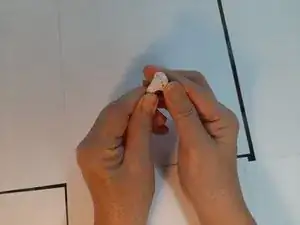

Крепко держите корпус наушника за ножку одной рукой и за динамик другой рукой. Аккуратно, но решительно примените поддевание, чтобы отделить корпус от динамика.

Если трудно отделить корпус от динамика, слегка прогрейте динамик феном и попробуйте снова.

Сделайте крупный план печатных плат с обеих сторон, чтобы иметь ссылку на будущее.

Не прогревайте динамик более пяти секунд. Это может повредить динамик.

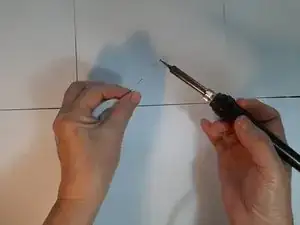

Возьмите паяльник доминирующей рукой и держите его как карандаш. Другой рукой возьмите припой и коснитесь им жала паяльника. Это расплавит небольшое количество припоя на жале.

Если припой не тает при контакте с паяльником, поставьте паяльник на подставку и немного увеличьте температуру.

Если припой плавится, но не приливает к жалу, нужно очистить жало паяльника. Ознакомьтесь с руководством по очистке жала.

Паяльник очень горячий. Убедитесь, что пальцы не касаются металлических частей во время работы.

Коснитесь жалом паяльника припоя на плате, к которому припаян один из проводов. Как только припой расплавится, проверните кабель, чтобы провод отсоединился от платы. Повторите для другого оголённого провода, ещё прикреплённого к плате.

Повторите описанный шаг для второго динамика.

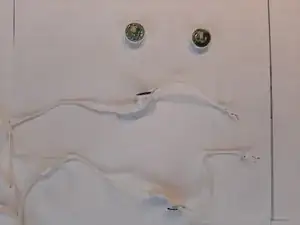

Отложите динамик в сторону и держите подальше от сильных магнитов.

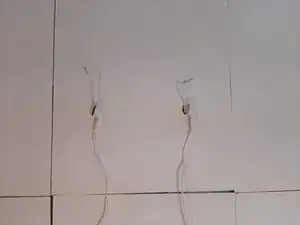

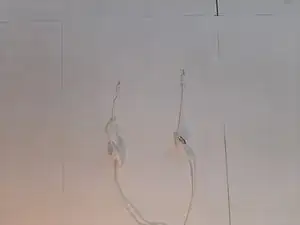

У вас остаются старые кабели с прикреплёнными корпусами наушников.

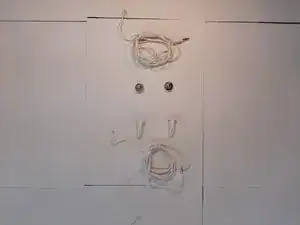

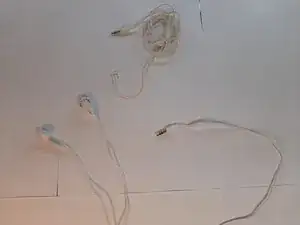

Развяжите узел на обеих сторонах кабеля и снимите корпуса с кабеля. Отложите корпуса в сторону, а старый повреждённый кабель утилизируйте.

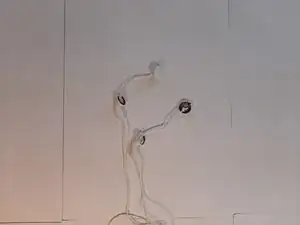

Пропустите левую сторону нового кабеля через корпус левого наушника. Завяжите узел примерно в 1,5 см от конца оголённой жилы. Повторите для правой стороны нового кабеля.

У большинства кабелей левая сторона имеет зелёную/медную жилу, а правая — красную/медную жилу.

Ориентируйтесь по ранее сделанному фото, чтобы понять, к каким контактам припаять жилы.

Выберите динамик и положите его перед собой на рабочую поверхность.

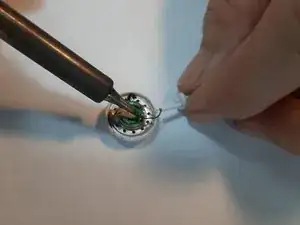

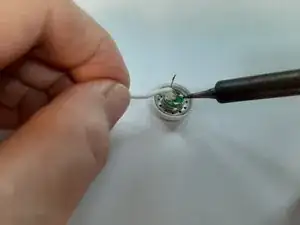

Держите паяльник в одной руке, а провод в другой. Поднесите жало паяльника к паяльной точке, отмеченной маркером или краской.

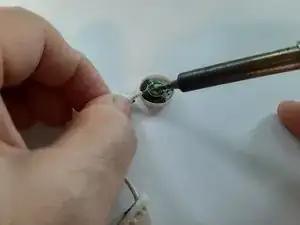

Когда точка расплавится, подведите медную жилу левого кабеля так, чтобы она коснулась расплавленного припоя. Медная жила вольётся в контакт, и часть припоя охватит кончик жилы. Поставьте паяльник и дайте точке остыть и затвердеть.

Повторите описанный шаг для зелёной жилы и другой паяльной точки.

Для правой стороны выполните те же два шага. Медная жила подпаивается к точке, отмеченной маркером/краской, а красная — к другой паяльной точке.

Держите кабель как минимум на дюйм дальше от кончиков жил, чтобы не случайно себя обжечь.

Сверьтесь с ранее сделанным фото, чтобы совместить поворот динамика. Если динамик повернут неправильно, звук будет воспроизводиться «вверх ногами»!

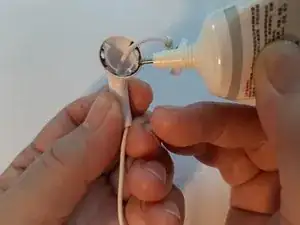

Этот шаг необязателен. Нанесите тонкий слой клея на внешнюю кромку левого корпуса наушника. В зависимости от вида клея, возможно, потребуется работать быстро.

Наденьте корпус на динамик, затем сожмите корпус и динамик вместе, чтобы зафиксировать их. Удалите излишки клея, если используете.

Если корпус не защёлкивается, удерживайте динамик и корпус вместе до полного высыхания клея.

Повторите для правой стороны наушников.
