Ремонт динамика Goal Zero Rock Out 2 #94007
Если звук вашего портативного солнечного динамика Goal Zero Rock Out 2 (обозначен моделью 94007) неисправен и вы не можете слушать любимые треки, возможно, проблема во внутренних динамических головках. К счастью, вы можете исправить это, разобрав устройство и заново припаяв провода, которые могли отойти.
При выполнении этих шагов вы можете столкнуться с компонентами устройства, склеенными между собой, для открытия динамика потребуется небольшое усилие. В этом руководстве также используется пайка для завершения ремонта. Помните, что паяльник сильно нагревается и может вызвать ожоги. Кроме того, важно паять в хорошо проветриваемом помещении, так как при пайке выделяются вредные пары. Для получения дополнительной информации о пайке смотрите руководство Как паять и выпаивать соединения.
Перед началом выключите устройство и отключите его от любых зарядных кабелей.
Шаг 1

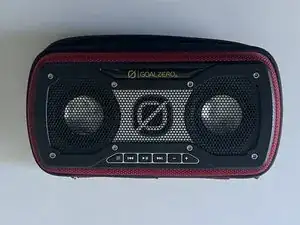

Перед началом разборки выключите динамик.
Используйте шестигранный ключ 2 мм, чтобы выкрутить восемь винтов 13 мм с лицевой панели.

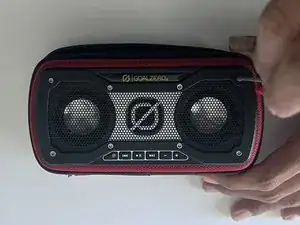

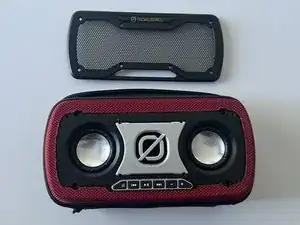

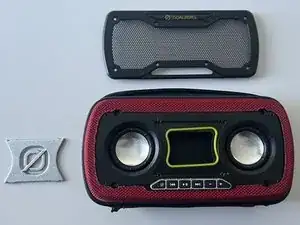

Используйте лопатку, чтобы снять лицевую панель и отложите её в сторону.
Шаг 2

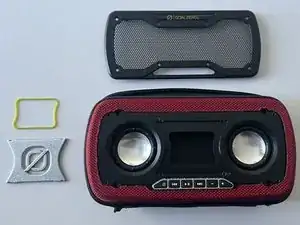

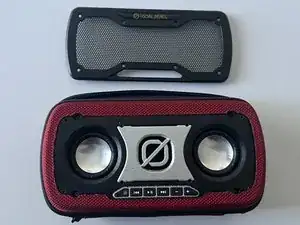

Удалите серую центральную вставку и жёлтую резиновую окантовку.
Шаг 3

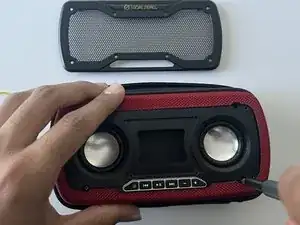

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить четыре винта 12 мм в корпусе динамика.

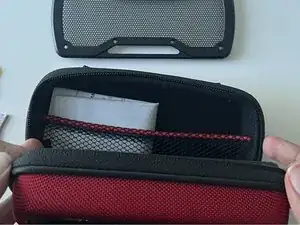

Разстегните чехол динамика.

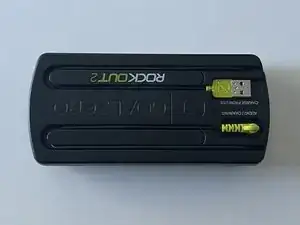

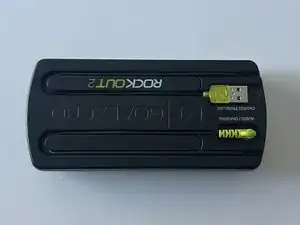

Переверните динамик так, чтобы дно было сверху.
Шаг 4

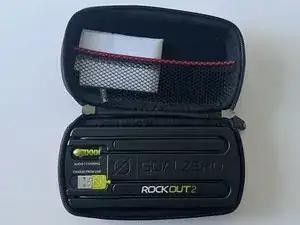

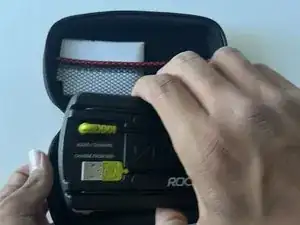

Выньте динамик из тканевого чехла.
Шаг 5

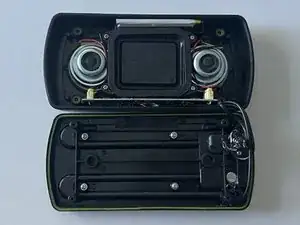

Держите динамик и аккуратно раздвиньте две части.
Не дергайте и не тяните их насильно, так как половины соединены кабелями.
Шаг 6

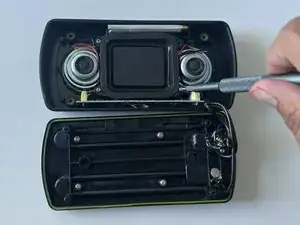

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить четыре винта 12 мм, фиксирующие центральный резонатор.

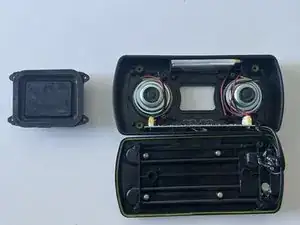

Осторожно извлеките центральный резонатор из корпуса.
Шаг 7
Для этого шага требуется пайка. Пайка может вызвать травмы, такие как ожоги кожи. Также при пайке выделяются пары, вредные для здоровья, поэтому рекомендуется работать в хорошо проветриваемом помещении.

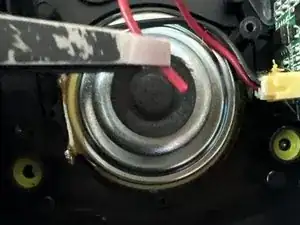

С помощью стриппера снимите примерно 6 мм изоляции с отсоединенного провода динамика.
Установите температуру паяльника на 350 градусов.
Нанесите припой на жало паяльника, затем коснитесь жала оголённого провода.

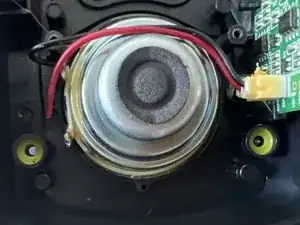

Соедините провод с электрическим контактом динамика.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
