Замена материнской платы Bluetooth-динамика TECHUP

Электроника

Этот гид покажет, как заменить материнскую плату в Bluetooth-динамике TECHUP, модель № AR456.

Если ваш Bluetooth-динамик TECHUP недавно потерял функциональность, вероятно, проблема в материнской плате. Этот гид проведет вас через процесс замены материнской платы шаг за шагом. Для этого потребуется отключить внутреннюю батарею, и хотя устройство работает на низком потреблении энергии, существует риск удара током каждый раз, когда вы работаете с открытыми проводами от батареи. Будьте осторожны при пайке/распайке проводов батареи.

Если вы не знаете, как паять, вы можете воспользоваться этим гидом.

Шаг 1

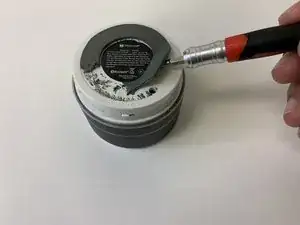

Подденьте поролоновый амортизатор из динамика с помощью нейлоновой лопатки или плоской отвертки (на фото).

Вам нужно будет снова нанести клей, если вы хотите прикрепить этот поролон после его удаления.

Шаг 2

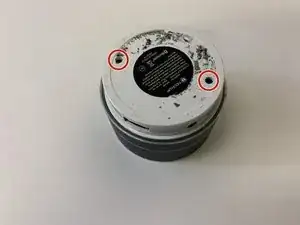

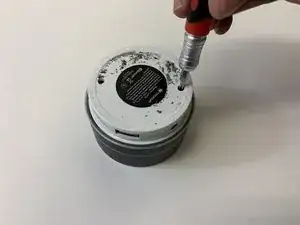

Удалите два нижних винта с помощью отвертки Phillips #0.

Шаг 3

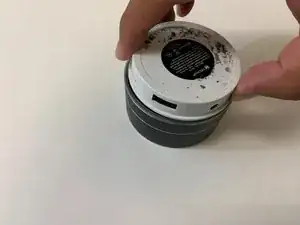

Отодвиньте пластиковую оболочку от динамика.

Возможно, вам придется покрутить и потянуть, чтобы удалить её.

Шаг 4

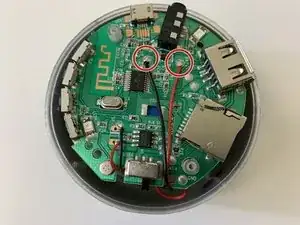

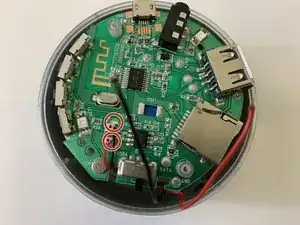

Отпаивайте два проводка батареи от материнской платы.

Поскольку вы работаете с соединениями батареи, будьте внимательны к риску удара током.

Шаг 5

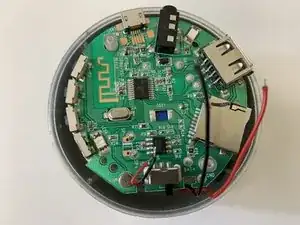

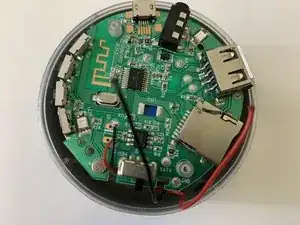

Отпаивайте два проводка динамика от материнской платы.

Шаг 6

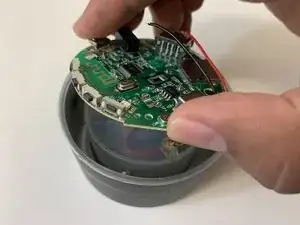

Возьмите материнскую плату и вытащите её из корпуса.

Будьте осторожны, чтобы не порвать провода при выдергивании материнской платы, так как они могут зацепиться за углубления на плате.

Шаг 7

Подденьте батарею с материнской платы с помощью нейлоновой лопатки.

Возможно, вам придется приложить значительное усилие к материнской плате, чтобы удалить батарею.

Перевод руководства с ifixit.com
