Замена внутреннего жесткого диска LaCie Rugged с Firewire

Компьютеры

Как заменить оригинальный 500 ГБ диск в этом корпусе LaCie Rugged с двойным интерфейсом Firewire/USB2 2012 года на более ёмкий 4 ТБ.

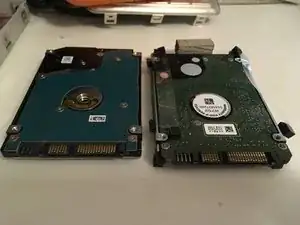

Обратите внимание, что оригинальный диск имеет толщину около 9 мм, а новый диск — 15 мм. В этом корпусе достаточно места, чтобы разместить его, с небольшой доработкой.

похоже, что доступно только 1.8 ТБ из нового 4 ТБ диска, но использованный позже диск на 2 ТБ определялся полностью.
диск на 2 ТБ потреблял слишком много энергии по USB и часто отключался. По Firewire работал без проблем. Возможно, поможет USB-хаб с внешним питанием.

Шаг 1

шаг 1 тот же, что и первые 2 шага этого руководства для разборки LaCie Rugged (модель USB), откуда взяты некоторые фотографии:

снимите оранжевую резиновую накладку

откройте верхнюю крышку (с логотипом LaCie), слегка приподняв 6 защёлок (2 средние находятся под предостережением о гарантии)

не нужно сгибать защёлки. Начните с одного из углов и немного приподнимите защёлку, пока она не разблокируется, одновременно аккуратно тянув. Обратите внимание, что центральные защёлки (под пломбой) открываются в противоположную сторону. Продвигайтесь вдоль первой стороны, затем повторите с другой.

Шаг 2

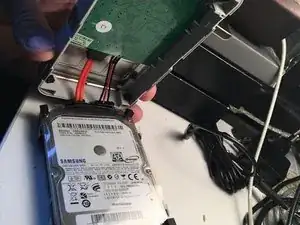

выньте диск, он по-прежнему подключён к SATA-разъёму и завернут в жёсткую прозрачную пластиковую оболочку, удерживающую маленькие чёрные резиновые упоры

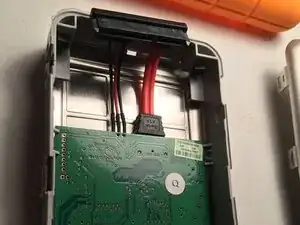

аккуратно отсоедините SATA-разъём

Шаг 3

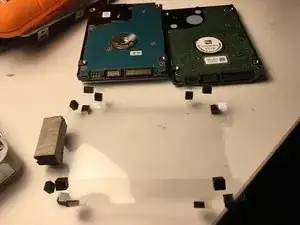

если новый диск толще оригинального, необходимо укорачивать маленькие чёрные резиновые кубики-упоры

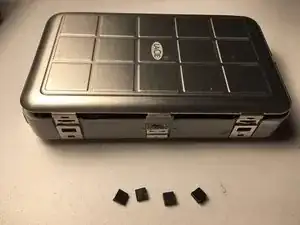

мне пришлось разрезать нижние пополам (укоротить примерно на 2 мм). Обломки видны на последней фотографии.

выравняйте пластиковую оболочку в корпусе и аккуратно вставьте новый диск (следя, чтобы упоры не сместились)

подключите SATA-разъём обратно

Шаг 4

закройте крышку

даже если новый диск занимает больше места, небольшое давление сожмёт упоры, и защёлки зафиксируются

верните на место оранжевую рамку-накладку

мой новый 4 ТБ диск быстро нагревается, но для резервного копирования это приемлемо.

тем не менее прошивка корпуса будет видеть только 1.8 ТБ диска.

Заключение

Для сборки устройства снова выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
