Замена платки-приёмника USB устройства Imation Superdisk
Это руководство поможет пошагово заменить платку-приёмник в USB-устройстве Imation Superdisk.
Шаг 1

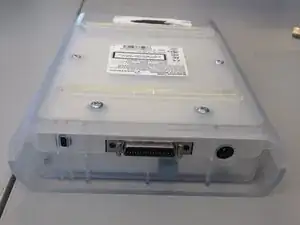

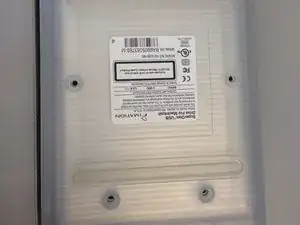

Переверните устройство так, чтобы снизу было направлено вверх.
Вы поймёте, что это нижняя сторона, поскольку будут видны шесть серебристых винтов.
Шаг 2

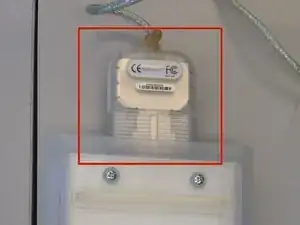

Удалите USB-конвертер, аккуратно вытащив его наружу.
Не тяните конвертер за кабель.
Шаг 3

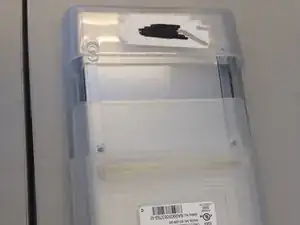

Отверткой с крестовым шлицем маленького размера выкрутите шесть серебристых винтов.
Шаг 4

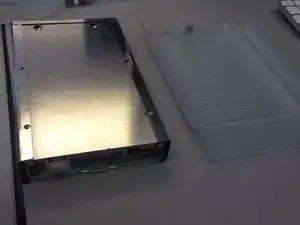

Сдвиньте нижнюю пластиковую панель корпуса вниз, чтобы освободить её от торцевой заглушки и верхней панели.
Снимите панель с устройства.
Шаг 5

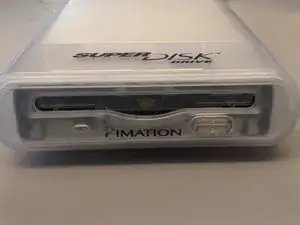

Определите торцевую заглушку по надписи «SuperDisk Drive» над местом вставки диска.

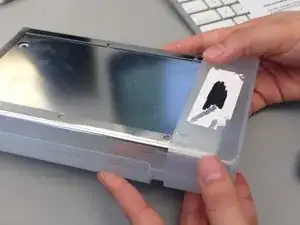

Снимите пластиковую торцевую заглушку, сдвинув её вперёд и освободив от остальной части устройства.
Шаг 6
Вытяните металлический корпус из пластиковой оболочки.
Шаг 7

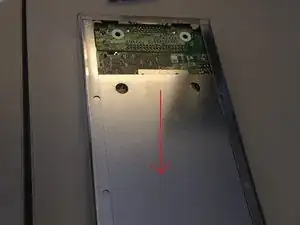

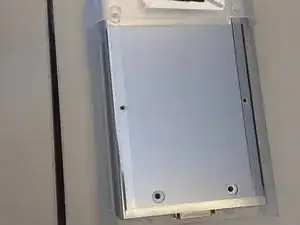

Вытяните металлическую панель из металлического корпуса.
Шаг 8

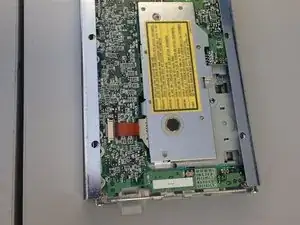

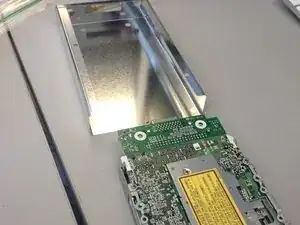

Выньте дисковый привод из металлического корпуса.
Шаг 9

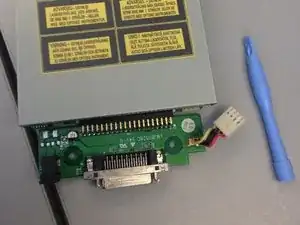

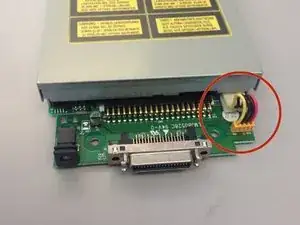

Переверните дисковод так, чтобы штекер на дочерней плате был видим.
Шаг 10

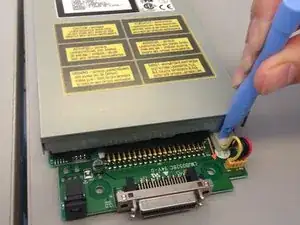

С помощью лопатки для iPod нажмите на белый разъём и потяните назад, пока дочерняя плата не отсоединится от основного блока.
Шаг 11

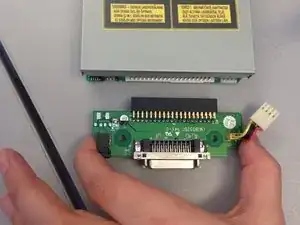

Аккуратно потяните дочернюю плату, пока она полностью не отделится от устройства.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
