Замена модуля памяти iodyne Pro Data

Убедитесь, что Pro Data отключён от питания и Thunderbolt, затем установите его вверх дном на антистатический коврик или на ровную поверхность с соответствующей защитой от электростатического разряда, например антистатическим браслетом.

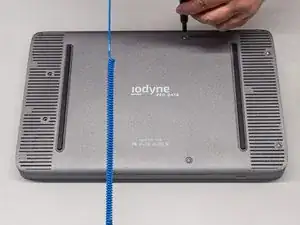

Используя отвертку Phillips №2, открутите два винта, которые фиксируют сервисную панель на месте.

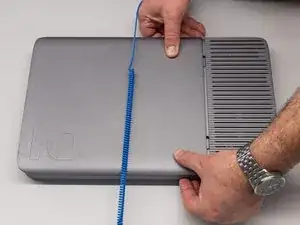

Переверните Pro Data на верхнюю сторону. Возьмите корпус за длинные стороны и сдвиньте сервисную панель слегка вниз и в сторону от вентиляционной решётки. Она должна сдвинуться примерно на 5 мм перед остановкой.

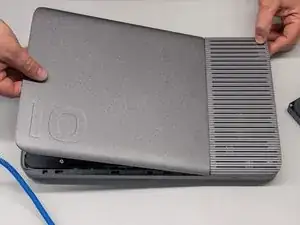

Возьмитесь за сервисную панель за левый край и поднимите примерно на 30°, освободив её защёлки от вентиляционной решётки, и снимите панель, чтобы открыть внутреннюю часть корпуса.

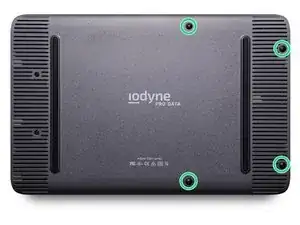

Снимите четыре крышки винтов и положите их вниз лицевой стороной на чистую поверхность для последующей установки при сборке.

Открутите четыре винта Torx T4, спрятанных под резиновыми ножками.

Держите Pro Data за панель вентиляции, чтобы предотвратить его падение, и переверните корпус в нормальное положение.

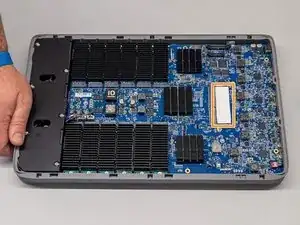

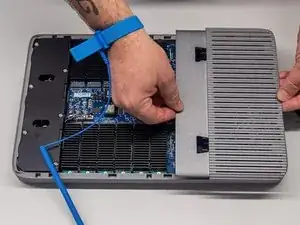

Снимите панель вентиляции, поднимая её вверх, чтобы освободить от опоры.

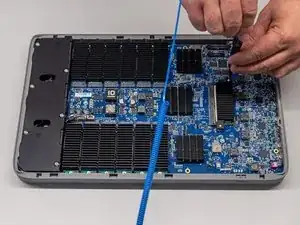

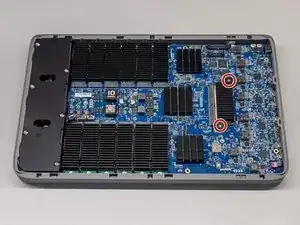

Постепенно ослабьте два пружинных винта с помощью плоской отвертки 3 мм, осторожно, чтобы отвертка не выскользнула и не повредила другие компоненты материнской платы. Эти винты удерживаются вместе с радиатором при его снятии.

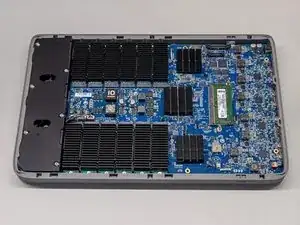

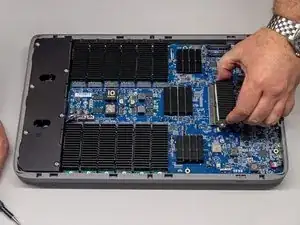

Осторожно снимите радиатор со своего посадочного места, поднимая прямо вверх, чтобы открыть модуль памяти под ним.

С помощью пластиковой лопатки или неметаллического инструмента снимите термопрокладку с радиатора. Замените её на термопрокладку 1,5 мм, поставляемую в комплекте с заменяемым модулем памяти.

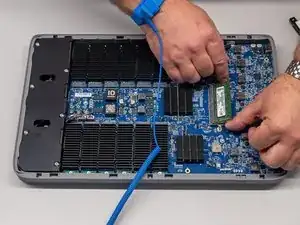

Отведите два фиксирующих зажима от модуля памяти, чтобы он отщёлкнулся под углом.

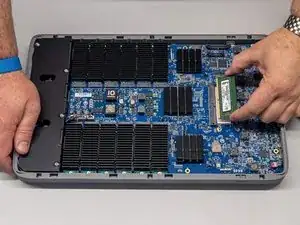

Осторожно извлеките модуль памяти, удерживая за оба коротких края и вытягивая под углом от разъёма. Это откроет вторую термопрокладку, прикреплённую к материнской плате.

С помощью пластиковой лопатки или неметаллического инструмента снимите термопрокладку с материнской платы. Замените её на термопрокладку 2 мм, поставляемую в комплекте с заменяемым модулем памяти.
