Замена порта mini USB на Western Digital My Book Mini
Порт mini USB необходим для доступа к данным или хранения новых данных на жестком диске. Для подключения mini USB вам нужно знать, как паять. При паятье существует риск повредить плату (и себя).
Шаг 1
Начните с того, что переверните устройство портом вверх.

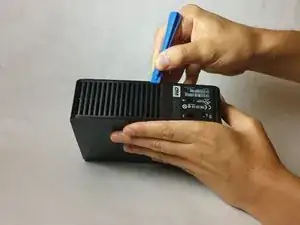

С помощью пластикового инструмента для открывания аккуратно подденьте края корпуса.

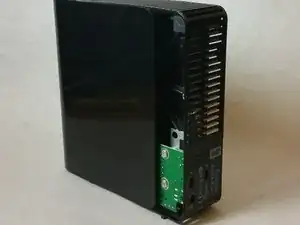

Когда вы услышите щелчок корпуса при освобождении из пазов, аккуратно выдвиньте сборку платы из корпуса.
Шаг 2

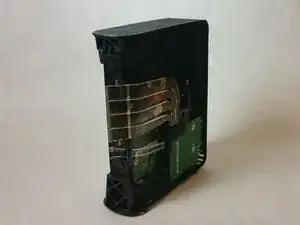

Осторожно вытяните прозрачный элемент с тремя зубцами из резинового держателя.
Шаг 3

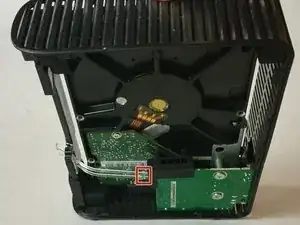

Открутите два винта с материнской платы.
Шаг 4

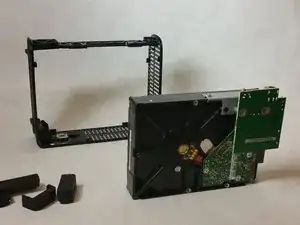

Уберите все резинки с четырех углов, чтобы освободить материнскую плату.
Шаг 5

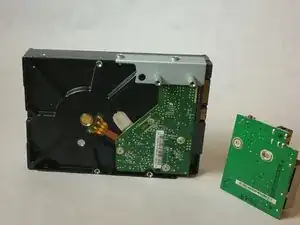

Удалите материнскую плату.
Убедитесь, что она находится в безопасном антикоррозийном месте.
Шаг 6

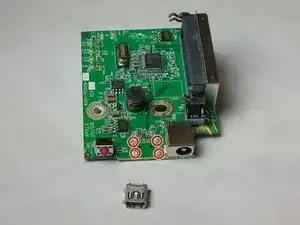

Возьмите порт mini USB и выровняйте его с соответствующими металлическими контактами на материнской плате.
Шаг 7
Обратите внимание, что паяльники могут быть ГОРЯЧИМИ! Не прикасайтесь к кончику паяльника, дайте ему остыть в течение 30 минут перед прикосновением.
Начните разогревать паяльник, это может занять около 10–15 минут.
Шаг 8

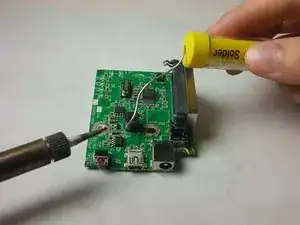

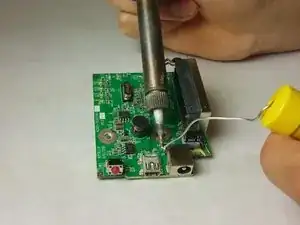

Припаяйте четыре угла порта mini USB к соответствующим металлическим элементам на материнской плате.
Убедитесь, что USB прочно прикреплен к материнской плате.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке, начиная с шага 8.
Перевод руководства с ifixit.com
