Замена внутренней оперативной памяти DDR3 в Western Digital Sentinel DX4000

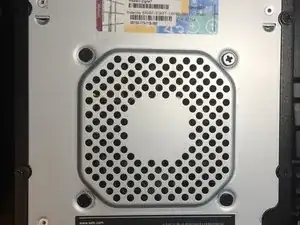

Начнем с удаления 5 черных винтов Phillips, удерживающих металлическую раму.

Убедитесь, что вы отложили эти 5 винтов в сторонку; они больше остальных.

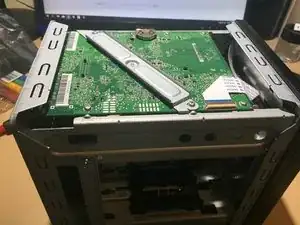

Металлическая пластина сдвигается назад на 1-2 см, затем поднимается прямо вверх.

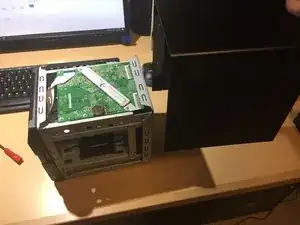

Когда металл убран, мы также сможем увидеть плату SATA для подключения 4 жестких дисков.

Удалите 6 винтов Phillips, удерживающих печатную плату на месте.

Осторожно поднимите разъем коричневого шлейфа. Эти разъемы очень хрупкие.

Плата будет немного зажата между двумя выступами в раме. Не прилагайте слишком много усилий к переднему краю из-за некоторых разъемов на нижней стороне платы.

Перед тем как начать поднимать плату, убедитесь, что шлейф полностью отключен. Он также прикреплен с помощью клеевой ленты.

Поднимите плату прямо вверх; есть слот PCIe, соединяющий дочернюю плату и основную плату.

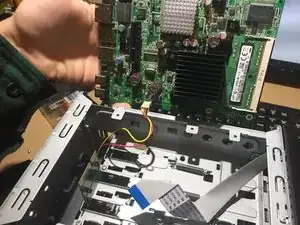

Осторожно переверните плату через правый край корпуса, чтобы получить доступ к разъему вентилятора.

Теперь мы можем отложить корпус в сторону и обратить внимание на плату.

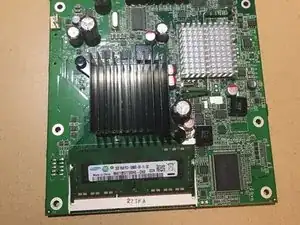

К сожалению, Intel Atom D525 поддерживает только до 4 ГБ оперативной памяти сверх 2 ГБ, которые уже установлены.

Как обычно, для слотов SO-DIMM отогните 2 фиксатора на слоте памяти, чтобы снять напряжение с оперативной памяти. Замените оперативную память как при любой другой замене.
