Замена пластиковой рычажной детали USB-дисковода Imation Superdisk

Переверните устройство так, чтобы дно было вверх.

Вы узнаете, что это нижняя сторона, по шести видимым серебристым винтам.

Извлеките USB-конвертер, аккуратно потянув его наружу.

Не тяните конвертер за шнур.

Отверткой с маленьким крестообразным наконечником выкрутите шесть серебристых винтов.

Сдвиньте нижнюю пластиковую панель корпуса вниз, чтобы освободить её от торцевой крышки и верхней панели.

Поднимите панель и снимите с устройства.

Определите торцевую крышку по надписи "SuperDisk Drive" над местом вставки дискеты.

Снимите пластиковую торцевую крышку, сдвинув её вперёд и освободив от остальной части устройства.

Выньте металлический кожух из пластиковой оболочки.

Вытяните металлическую панель из металлического корпуса.

Выдвиньте дисковод из металлического корпуса.

Переверните дисковод так, чтобы разъём на дочерней плате был виден.

Используя инструмент для вскрытия iPod, нажмите на белый разъём и потяните назад, пока дочерняя плата не отсоединится от основной платы.

Осторожно потяните дочернюю плату, пока она полностью не отделится от устройства.

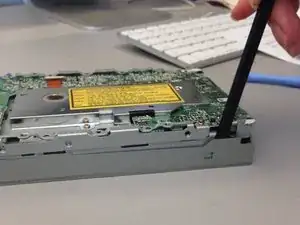

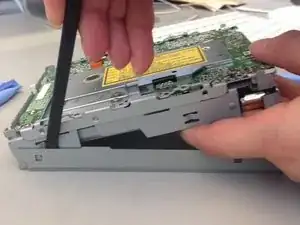

Поместите пластиковую лопаточку между дисководом и его металлическим корпусом. Используйте лопаточку как рычаг, чтобы отделить металлический корпус от дисковода.

Возможно, придётся использовать пластиковую лопаточку в нескольких местах по периметру металлического корпуса.

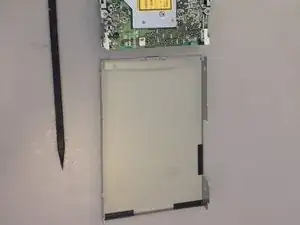

Полностью выньте дисковод из металлического корпуса и отложите в сторону.

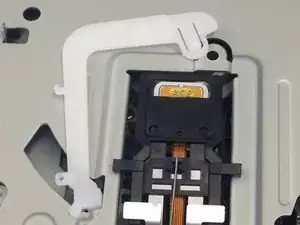

Переверните устройство так, чтобы пластиковая рычажная деталь была сверху.

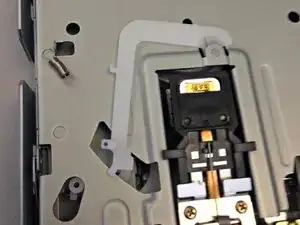

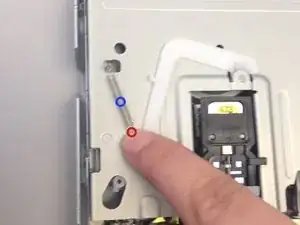

Снимите маленькую пружину, соединяющую пластиковую рычажную деталь с дисководом.

Чтобы пружина не улетела и не потерялась, прижмите пальцем один конец пружины, удерживая его, пока отсоединяете другой конец. Не имеет значения, какой конец отсоединять первым.

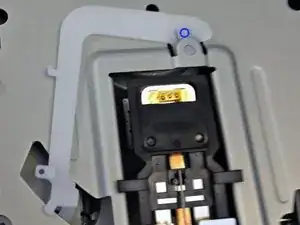

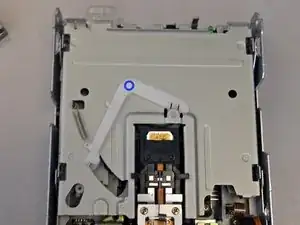

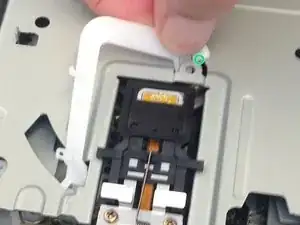

Найдите выступающую защёлку с рельефной точкой на неподвижном конце пластиковой рычажной детали.

Нажмите на пластиковую защёлку и сдвиньте её назад, чтобы освободить этот конец рычажной детали от дисковода.

Поверните пластиковую рычажную деталь так, чтобы она прошла через отверстие в дисководе, и вытяните её наружу.

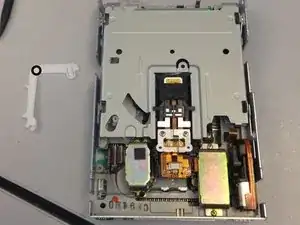

Полностью удалите пластиковую рычажную деталь из дисковода.

Замените деталь, если она повреждена, или отложите её в сторону и продолжайте следующую операцию.
