Замена панели управления Canon PIXMA MP620B
Замена панели управления относительно проста. Для доступа к задней части панели управления потребуется снять несколько деталей с крышки принтера. Получив доступ к панели управления и прикреплённому модулю, Вы сможете отключить несколько проводов и снять панель с помощью крестовой отвертки. После снятия панели установите замену и соберите принтер обратно. Удачи!
Шаг 1

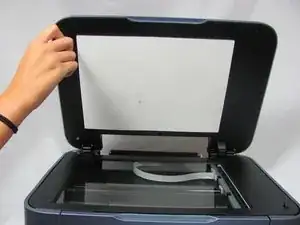

Откройте верхнюю крышку принтера, чтобы открыть сканер
Шаг 2

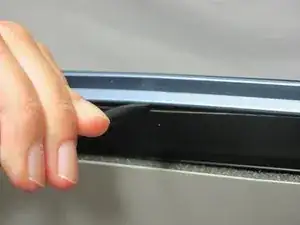

Вставьте лопатку в верхнюю крышку между синей и чёрной панелями.

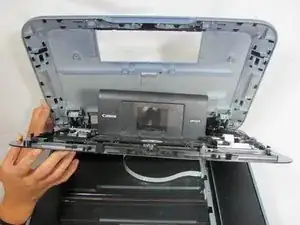

С помощью этого инструмента подденьте и разъедините две панели
Шаг 3

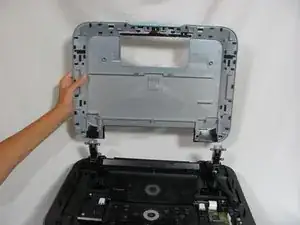

После разделения панелей отложите верхнюю панель в сторону
Шаг 4

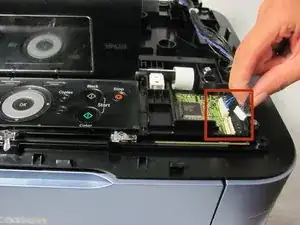

Отключите два провода, показанные справа от панели управления
Шаг 5
Выкрутите четыре винта, показанные на изображении, чтобы отсоединить панель управления от принтера
Шаг 6

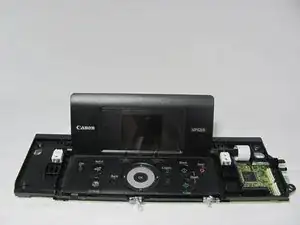

Снимите отсоединённую панель управления с принтера и установите новую.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
