Замена материнской платы Canon Pixma MP480

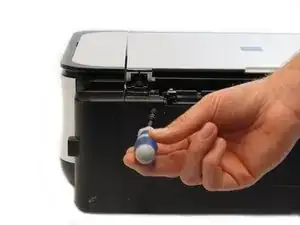

Удалите два винта 7,9 мм крестовой отверткой #1.

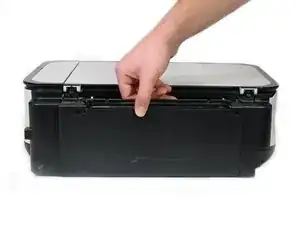

Поднимите заднюю крышку и снимите её.

Возможно, потребуется приложить значительную силу, чтобы снять крышку.

Откройте передний лоток.

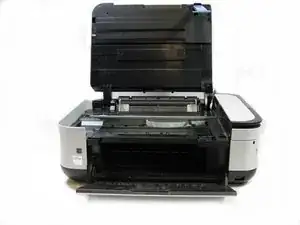

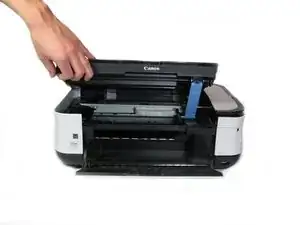

Откройте отсек сканера.

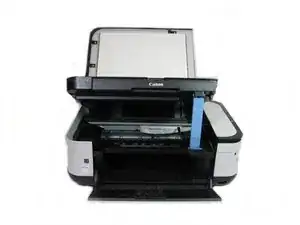

Убедитесь, что синяя защёлка зафиксировалась, чтобы отсек оставался открытым.

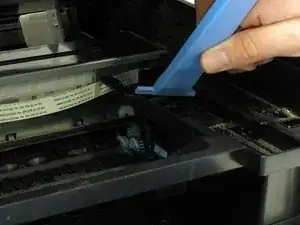

Снимите синюю защёлку с её посадочного места, отодвинув её назад и повернув по часовой стрелке.

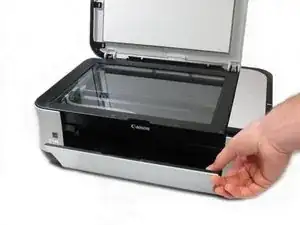

Закройте отсек сканера и крышку.

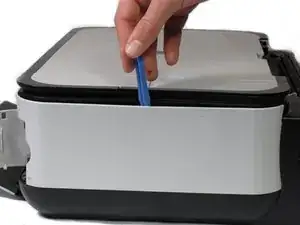

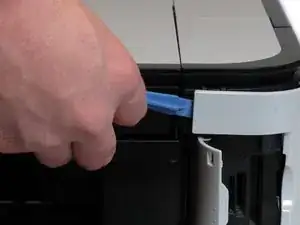

Подденьте боковую панель пластиковой лопаткой для открывания.

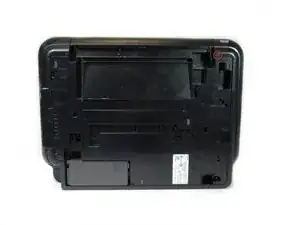

Переверните принтер так, чтобы его нижняя часть была обращена к вам.

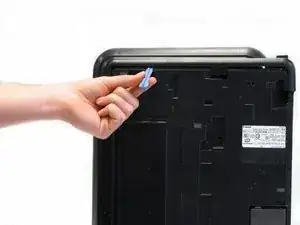

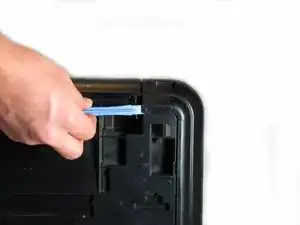

С помощью пластиковой лопатки снимите угол боковой панели с пластиковой штифты.

Ослабьте боковую панель у основания принтера с помощью пластиковой лопатки для открывания.

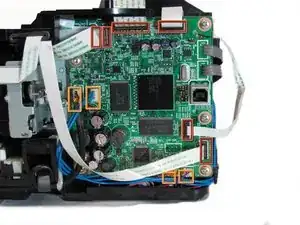

Осторожно выньте шесть ленточных проводов.

Осторожно выньте четыре формованных кабельных сборки.

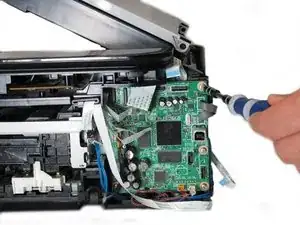

Отвинтите пять серебристых крестовых винтов, закрепляющих материнскую плату:

Пять винтов 3,65 мм крестовой отверткой #1.

После того как все провода и винты удалены, аккуратно извлеките материнскую плату из принтера.

Эти провода припаяны к нижней части печатной платы и должны быть выпаяны, чтобы полностью отсоединить материнскую плату от принтера.

Если вы не умеете работать паяльником, не продолжайте выполнение этого руководства.

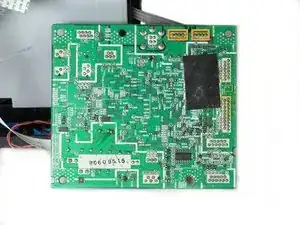

Выпаяйте восемь паянных соединений на нижней части материнской платы.

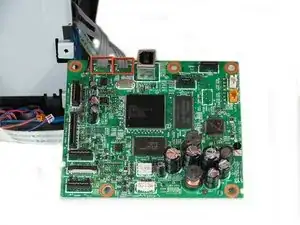

При повторной установке материнской платы припаивайте обратно отмеченные соединения (оранжевыми метками на второй фотографии).
