Установка Klipper+Mainsail

Скачайте и распакуйте последнюю версию Mainsail с их GitHub

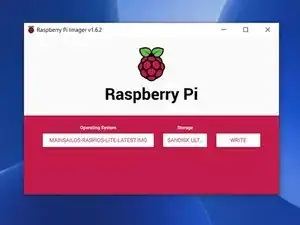

Откройте Raspberry Pi Imager

Выберите Operating System > Use custom > выберите скачанный образ Mainsail OS.

Выберите Storage > выберите вашу SD-карту.

Откройте меню расширенных настроек, нажав "Ctrl + Shift + X".

Здесь можно настроить Wi‑Fi, локаль, включить SSH и множество других опций.

Write > Yes для подтверждения

После завершения записи образа SD карта автоматически извлекается. Вставьте её в RPI и включите питание.

Подключите Raspberry Pi к Duet 2 WiFi по USB, включите RPI и подключитесь к нему по SSH.

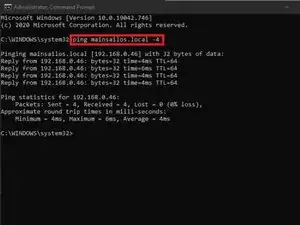

IP‑адрес Pi можно найти в списке подключённых клиентов в вашем роутере или открыв cmd.exe на ПК и выполнив

ping mainsailos.local -4

В веб-браузере введите http://mainsailos.local или IP‑адрес вашего принтера

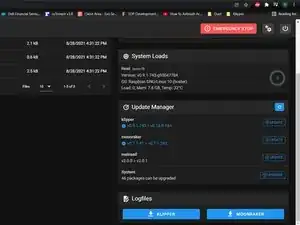

Перейдите на вкладку Machine слева.

Выберите Upgrade для обновления образа RPI и Update для установки обновлений Klipper, Mainsail и Moonraker. После завершения обновлений перезагрузите RPI

Изначально, когда я писал это руководство, многие источники говорили, что при конфигурации Duet 2 WiFi для Klipper впервые не требуется вручную стирать прошивку. Однако на практике это оказалось неверно в ряде случаев.

При выключенной плате установите перемычку на контакты стирания.

Подключите USB‑кабель от Duet 2 WiFi к источнику питания 5 В (USB‑порт вашего ПК).

Когда загорится индикатор diag, снимите перемычку

Любая сохранённая в Duet прошивка будет стёрта.

Подключите Duet 2 WiFi к Pi через USB. Включите Pi и подключитесь к нему по SSH.

cd klipper

make clean

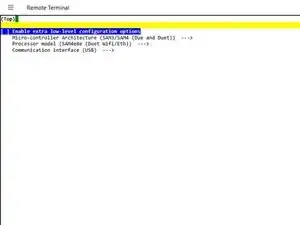

make menuconfig

Micro-Controller > SAM3/SAM4 (Due and Duet)

Processor > SAM4e8e (Duet WiFi/Eth)

Communication Interface > USB

Нажмите клавишу Escape и введите Y для сохранения конфигурации

Введите make

Остановите сервис Klipper.

sudo service klipper stop

Получите серийный идентификатор Duet и запишите его.

ls /dev/serial/by-id/*

Введите "make flash FLASH_DEVICE=" и вставьте ваш серийный номер после =

Если прошивка не прошьётся, обычно плата перейдёт в режим загрузчика, как при первоначальной установке при замыкании контактов erase. В этом случае повторно выполните ls /dev/serial/by-id/* чтобы получить корректный серийный номер

Введите make "flash FLASH_DEVICE=" и вставьте ваш новый серийный номер после =

Убедитесь, что вы в директории klipper:

cd ~/klipper/

Введите следующие команды:

sudo cp ./scripts/klipper-mcu.service /etc/systemd/system/

sudo systemctl enable klipper-mcu.service

make clean

make menuconfig

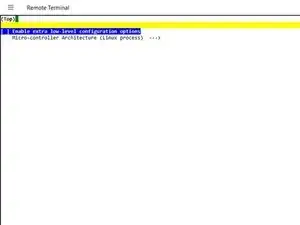

Micro-Controller Architecture > Linux Process. Нажмите Esc затем Y

make

make flash

sudo service klipper start

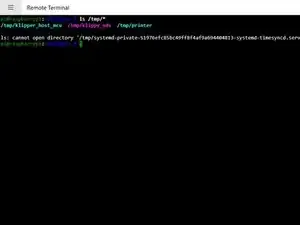

Убедитесь, что klipper_host_mcu находится в каталоге tmp, выполнив ls /tmp/*

Добавьте пользователя pi в группу TTY

sudo usermod -a -G tty pi

sudo reboot -h now

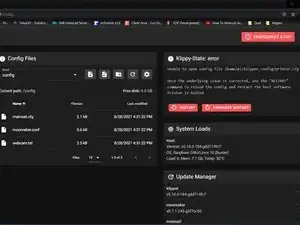

Далее откройте в веб‑браузере IP‑адрес Pi. Вы увидите ошибку «Unable to open config file /home/pi/klipper_config/printer.cfg»

Скачайте файл printer.cfg с GitHub и загрузите его в каталог config

Откройте вновь созданный "printer.cfg". Прокрутите до строки 169. Убедитесь, что вы обновили конфигурацию, указав серийный ID, полученный командой "ls /dev/serial/by-id/*"

Дважды проверьте, что серийный идентификатор mcu rpi в строке 181 соответствует выводу "ls /tmp/*"

Нажмите SAVE и перезапустите принтер

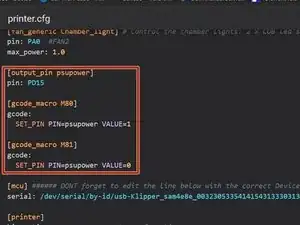

Если вы используете отдельный 5 В блок питания для PS_ON, вам нужно добавить следующие строки

[output_pin psupower] pin: PD15

[gcode_macro M80] gcode: SET_PIN PIN=psupower VALUE=1

[gcode_macro M81] gcode: SET_PIN PIN=psupower VALUE=0

PanelDue совместим с Klipper, но только с версией 1.24. Инструкции можно найти здесь

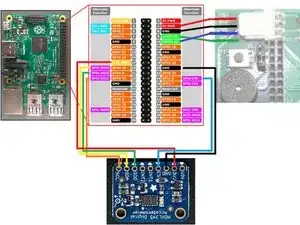

Подключите PanelDue к RPI.

5v > 5v

GND > GND

UART0 TX > DIN

UART0 RX > DOut

Подключитесь к RPI по SSH.

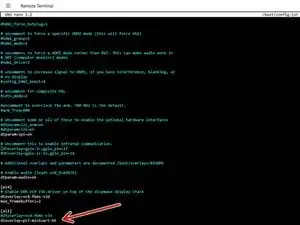

sudo nano /boot/config.txt

В конце файла конфигурации введите:

dtoverlay=pi3-miniuart-bt

Нажмите Ctrl+X > Y для сохранения > Enter для подтверждения

Нужно отключить последовательную консоль

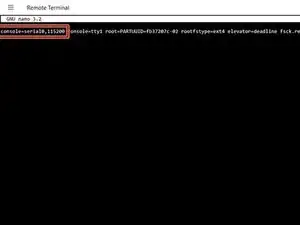

sudo nano /boot/cmdline.txt

Удалите следующую строку

console=serial0,115200

Нажмите Ctrl+X > Y для сохранения > Enter для подтверждения

Отключите последовательную консоль

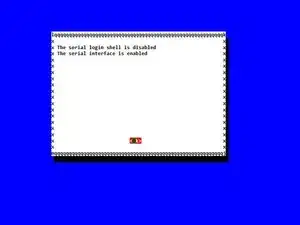

sudo raspi-config

3 Interface Options > P6 Serial Port > No > Yes

Подтвердите перезагрузку RPI — Yes

Убедитесь, что вы изменили скорость передачи данных (baud rate) на панели на 115200

Также необходимо добавить несколько настроек в ваш moonraker.cfg. Подробности можно найти здесь.

Скачайте файл и распакуйте.

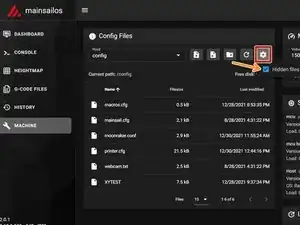

В меню «machine» нажмите значок шестерёнки и установите флажок «показывать скрытые файлы».

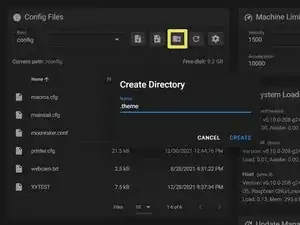

Выберите «Create Directory».

В поле имени введите «.theme» и нажмите CREATE.

Имя должно совпадать с показанным на скриншоте.

Выберите вновь созданную папку «.theme». Загрузите все файлы из zip-архива в папку .theme.

Нажмите Ctrl+F5 и наслаждайтесь.
