Замена экструдера Creality Ender 3 Pro

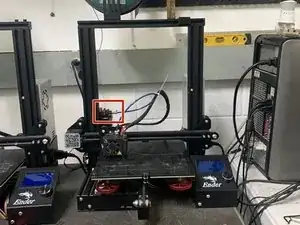

Цель данного руководства — устранение таких проблем, как перетирание прутка в экструдере Creality Ender 3 Pro. Эта неполадка часто возникает из-за чрезмерного (или недостаточного) давления рычага экструдера на пруток. Перед выполнением инструкции подготовьте запасной экструдер для механизма, который можно приобрести онлайн.
Вам понадобятся всего один ключ шестигранный 2,5 мм, ключ гаечный 8 мм и около 10–15 минут времени!
Шаг 1
Нажмите на ручку, чтобы войти в меню Marlin на LCD-экране, и поворачивайте её, чтобы перемещаться между пунктами меню.
Перейдите к пункту Температура > Сопло.
Поверните ручку, чтобы установить температуру сопла, и подтвердите нажатием.
Используйте температуру, при которой Вы обычно печатаете, за вычетом около 10 °C. Для PLA и PETG обычно подходит 210 °C.
Шаг 2
Дождитесь, пока текущая температура (внизу) сравняется с целевой (вверху).
Шаг 3
Нажмите на рычаг экструдера и вытяните загруженный пруток.
Полное нажатие на рычаг может привести к зацеплению прутка при извлечении. Обычно достаточно нажать лишь слегка.
Шаг 4
Перейдите в раздел Температура и нажмите Охлаждение.
Если опция Охлаждение недоступна, повторите шаг 1 и установите температуру 0 °C.
Шаг 5

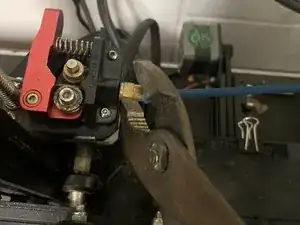

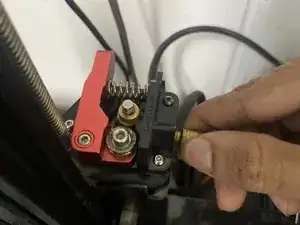

Используйте ключ гаечный 8 мм или пассатижи, чтобы открутить трубку из ПТФЭ от механизма экструдера.
Шаг 6

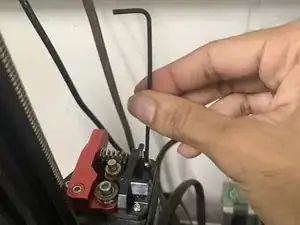

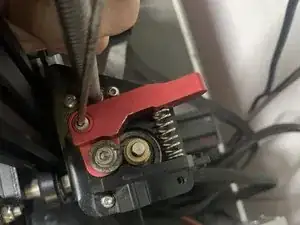

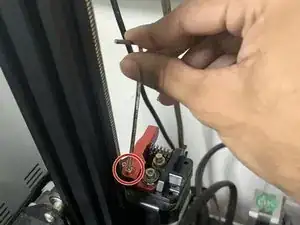

Открутите единственный винт с потайной головкой M3x18 с помощью шестигранного ключа 2,5 мм.

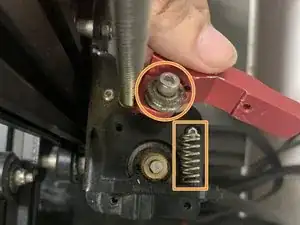

Снимите рычаг экструдера и пружину.
Шаг 7

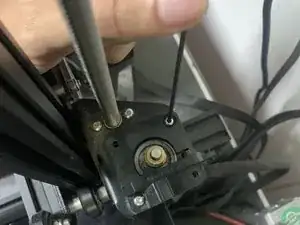

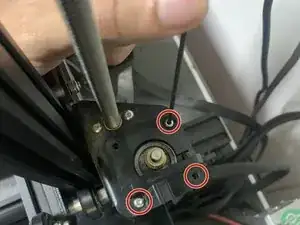

Используйте шестигранный ключ 2 мм, чтобы удалить три оставшихся винта с потайной головкой M3x10, следя за тем, чтобы двигатель не упал.

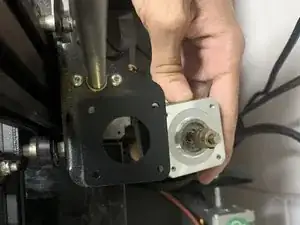

Снимите пластиковую скобу и двигатель.
Шаг 8
Установите новый экструдер и закрепите его на двигателе, выполнив все предыдущие шаги в обратном порядке.
Шаг 9

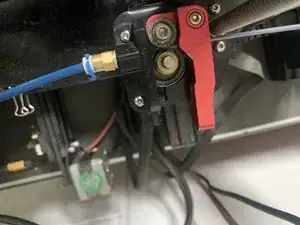

Подсоедините заново трубку из ПТФЭ к экструдеру и вставьте новый пруток.
Заключение
Не забудьте перекалибровать шаги по оси E!
Перевод руководства с ifixit.com
