Обновление MOSFET для CR10S Pro V1
Шаг 1
Используемые монтажные отверстия обозначены зеленым цветом
Красный кабель от стола подключается к клемме Vout, обведенной красным на изображении.
Черный кабель от стола перемещается с клеммы -V блока питания (PSU) на клемму +V блока питания.
Кабель красного цвета, использовавшийся для подключения между PSU +V и SSR, теперь подключается к клемме, обведенной оранжевым цветом.
Новый черный кабель будет соединять -V на PSU и V- на MOSFET, обведенной черным.
Новый соединительный кабель с разъемом JST будет подключаться к разъему на MOSFET, обведенному синим, и к положительным и отрицательным клеммам на плате управления для обогревателя стола.
Шаг 2

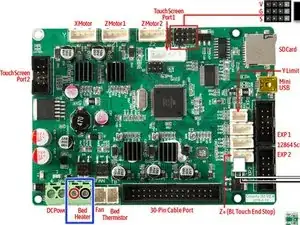

Подключение сигнала MOSFET соединяется с портом обогревателя стола Синий.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
