Как устранить люфт по оси Y на 3D-принтере Creality Ender-3 Pro
Если Вы заметили, что стол печати на Вашем 3D‑принтере Creality Ender-3 Pro качается, подшипники колес под столом, выравнивающие его по оси Y, скорее всего, разболтались в рейке, удерживающей их на месте.
Принтер использует очень тонкие слои филамента, поэтому любое движение вне точных команд приведёт к неудачной печати до устранения неисправности. Это руководство показывает, как повернуть эксцентриковую гайку, связанную с ослабленным подшипником колеса, чтобы зафиксировать подшипник на его рейке.
Перед началом ремонта отключите принтер от источника питания и убедитесь, что стол печати остыл до комнатной температуры.
Шаг 1

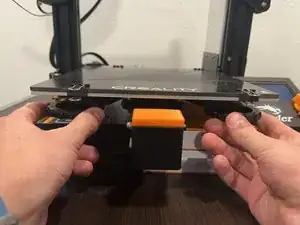

Отвинтите регулирующие колёса под столом и снимите стол печати с его кронштейнов.
Шаг 2

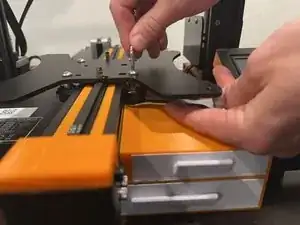

Используйте рожковый ключ 6 мм, чтобы удерживать нижнюю часть болтовых соединений, которые не контактируют с рейкой, затем ослабьте болты шестигранником 3 мм.
Не снимайте болты, так как это может сместить болтовое соединение дальше от рейки.
Шаг 3
Ориентируйте эксцентриковую гайку с помощью рожкового ключа 10 мм, поворачивая её до тех пор, пока подшипник колеса не будет контактировать с рейкой.
Шаг 4
Удерживайте нижнюю часть ослабленного болтового соединения рожковым ключом 6 мм, затем заново закрепите болт шестигранником 3 мм.
Не затягивайте болтовое соединение чрезмерно, так как это может сорвать головку винта.
Шаг 5

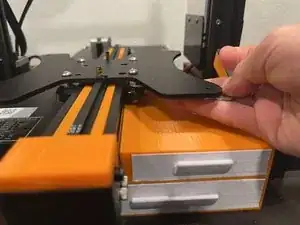

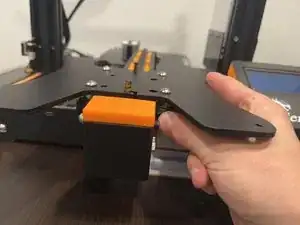

Проверьте подшипник колеса на проскальзывание, попытайтесь повернуть его пальцами.
Если проскальзывание сохраняется, повторяйте шаги 2–5, пока подшипник колеса при тестировании не перестанет проскальзывать по направляющей рейки.
Шаг 6

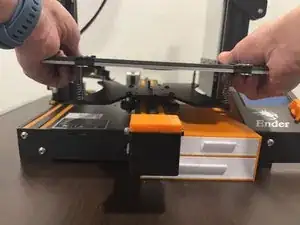

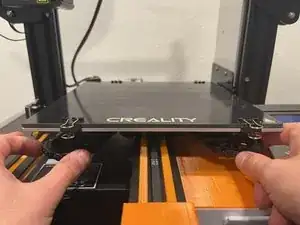

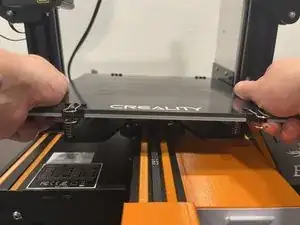

Верните стол печати на его кронштейн, закрепив его регулирующими колёсами.
Заключение
Ваша ось Y теперь должна быть зафиксирована, и Вам не о чем беспокоиться по поводу неправильных слоёв при печати. Удачной печати!
Перевод руководства с ifixit.com
