Замена крепления шагового двигателя Makerbot Digitizer
Если вы перегрели свой шаговый двигатель или хотите помочь кому-то, кто это сделал, то это руководство для вас. Здесь показано, как разобрать ваш Digitizer с минимальными усилиями.
Шаг 1

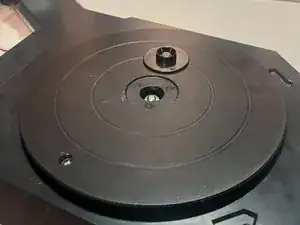

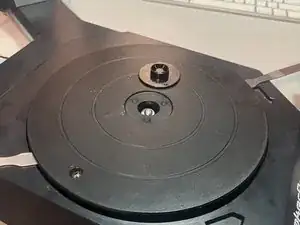

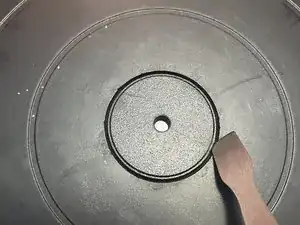

Используйте плоскую лопатку или отвертку, чтобы снять крышку диаметром 38 мм с центра поворотного стола.
На нижней стороне одной из сторон крышки есть небольшая выемка.
Шаг 2

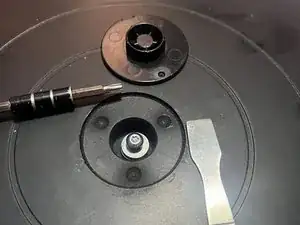

Ослабьте открытый винт T15.
Не нужно снимать его с поворотного стола, но он должен быть полностью ослаблен.
У него есть серия металлическо-резинок металлических шайб, и если вы оставите винт в поворотном столе, вам не придется возиться с шайбами.
Шаг 3

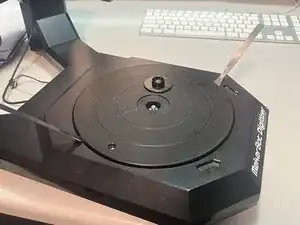

Используйте два плоских инструмента под обеими сторонами поворотного стола, чтобы выдавить его.
Поворотный стол скользит вниз по подшипнику с некоторым трением, но я снял и снова установил его 10 раз, и он все еще плотно сидит.
Шаг 4

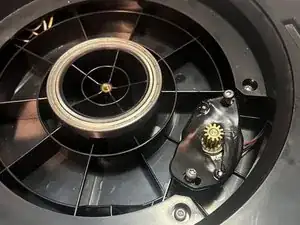

Снимите два винта T15, которые удерживают крепление шагового двигателя на месте.
Шаг 5

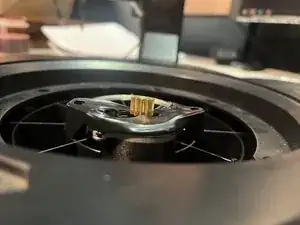

В общем, это все. У моего шагового двигателя достаточно запаса, чтобы перемещать его без дальнейшей разборки.
Шаг 6
Чтобы установить поворотный стол обратно, сначала нужно вставить сторону шагового двигателя, чтобы шестерни поворотного стола совпали с шестернями шагового двигателя.
В противном случае поворотный стол будет слишком высоким и не соединится с шестерней шагового двигателя.
Заключение
Чтобы собрать обратно, просто выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
