Замена переключателей на горячую замену в Logitech MX Mechanical Mini

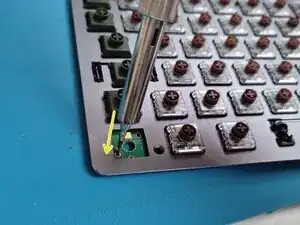

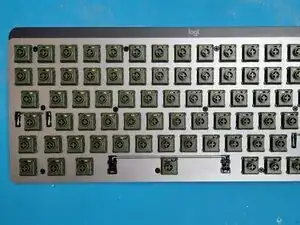

Снимите все колпачки клавиш с помощью специального инструмента или вручную.

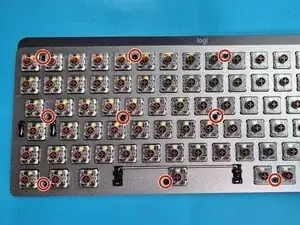

Удалите 15 чёрных винтов (на фото некоторые пропущены)

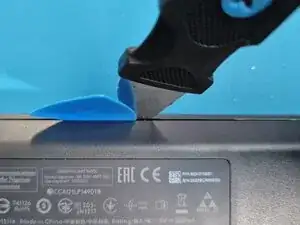

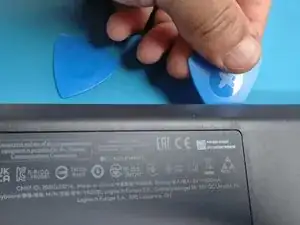

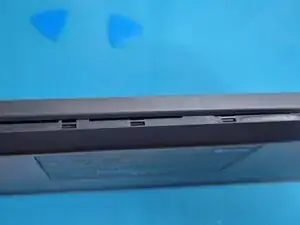

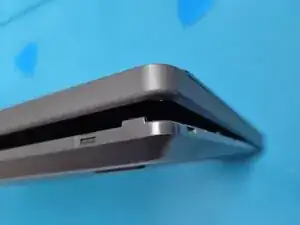

Откройте корпус клавиатуры с помощью лопаток для разборки.

Осмотрите формованные детали.

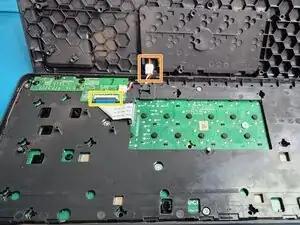

Отключите провод батареи.

Отключите шлейф.

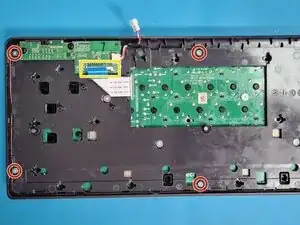

Удалите 6 серебристых винтов, чтобы отделить пластиковую деталь от печатной платы.

Нет необходимости удалять 4 винта с серебристой головкой из‑за того, что переключатели удерживают печатную плату и металлическую пластину вместе.

Распаяйте каждый переключатель.

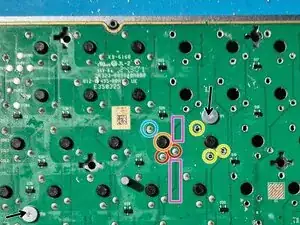

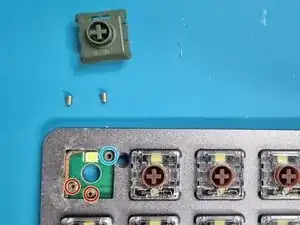

У каждого переключателя 3 контакта, которые нужно распаять.

Распаяйте позиционирующий штифт.

Распаяйте 2 контакта для соединения.

После распайки аккуратно нажмите на пластиковое дно переключателя.

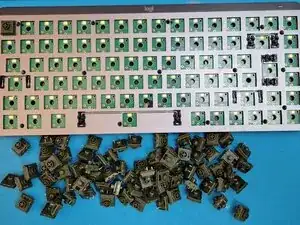

Вот результат, когда все 3 контакта распаяны и переключатель удалён.

Не торопитесь, это непростой этап. Не перегревайте отверстия, остерегайтесь дорожек печатной платы, например фиолетовой.

Если вам нужен доступ к передней стороне печатной платы, вы можете открутить 6 винтов с серебристой головкой, чтобы отделить плату от металлической пластины, но имейте в виду, что переключатели нужно будет вернуть на пластину перед окончательной сборкой.

Каждому переключателю нужны по 2 гнезда, их бывает множество; можно обратиться к отличному блогу: https://blog.keeb.io/how-to-make-your-ke.... Я выбрал более короткий вариант 7305-0.

Вставьте гнёзда в отверстия для соединения.

Отверстие для позиционирования не требует гнезда.

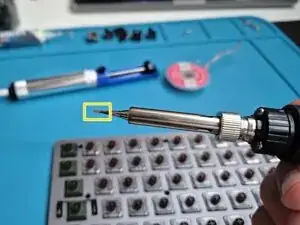

Один простой способ — надеть гнездо прямо на жалó паяльника, затем аккуратно вставить и вдавить гнездо в отверстие на плате.

Когда оба гнезда вставлены, убедитесь, что переключатель можно установить.

Вы можете припаять гнёзда с другой стороны. Я этого не делал, так как остатки олова помогли припайке без дополнительных усилий.

Когда все гнёзда установлены, проверьте, что соединения в порядке.

Вставьте переключатели.

Подключите шлейф печатной платы.

Подключите батарею.

Включите клавиатуру.

Проверьте, что все переключатели правильно работают.

Соберите всё обратно.

Наслаждайтесь вашей кастомной горячезаменяемой Logitech MX Mechanical.
