Замена механической клавиши Logitech MX
Вот как заменить сломанный ключ:
- Разберите клавиатуру до достижения печатной платы.
- Используйте паяльник и насос для отпаивания, чтобы удалить три припойных соединения на сломанной клавише.
- Припаяйте новую клавишу к трём точкам.
- Соберите клавиатуру обратно.
Если вы не хотите покупать клавишу на замену или она больше не доступна, вы также можете заменить неисправную клавишу на другую клавишу клавиатуры. В моем случае я заменил неисправную клавишу "D" на неиспользуемую клавишу "Поиск" (над цифровой клавиатурой).
Поскольку припойные соединения достаточно большие, даже будучи полным новичком в пайке, я смог заменить клавиши. Тем не менее, припойные соединения нагрелись немного сильнее, чем следовало бы.
Шаг 1
Используйте инструмент для снятия клавиш / открывающий инструмент или ваши руки, чтобы удалить все клавиши.
Сделайте несколько фотографий раскладки клавиатуры, чтобы позже иметь ссылку для сборки.
Если ваша клавиатура грязная, используйте мягкую кисть для очистки.
Шаг 2
Удалите 20 черных винтов с помощью отвертки Philips размером 0.
Не теряйте винты, положите их в контейнер или что-то подобное.
Шаг 3
Задняя крышка удерживается на месте маленькими пластиковыми зажимами.
Переверните клавиатуру лицом вниз.
Между задней крышкой и корпусом есть небольшой зазор. Вставьте тонкий пластиковый инструмент для вскрытия в верхнюю часть клавиатуры.
Используйте что-то прочное, например, металлическую лопатку, чтобы освободить пластиковые зажимы по всему периметру.
Из батареи выходит кабель, соединяющий пластиковую крышку и переднюю часть клавиатуры. Разъем защелкивается в пластиковую рамку над PCB и может быть отсоединён с помощью пинцета или лопатки.
Шаг 4
Отключите контроллер от батареи.
Отключите шлейф от контроллера.
Пластиковая рамка над PCB соединена винтами. Открутите 6 серебряных винтов с помощью отвертки Philips размером 2.
Снимите черную пластиковую рамку, закрывающую PCB.
Шаг 5
Существует 4 закрытых винта (серебряных), фиксирующих PCB к металлической части клавиатуры. Один скрыт под шлейфом.
Удаление переключателей не охватывается этим руководством.
Переключатели для этой модели — Kailh Choc V2 Low Profile Switches.
Шаг 6

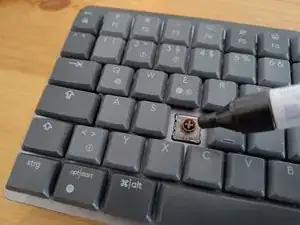

Чтобы избежать путаницы позже, отметьте неисправную клавишу. В данном случае клавиша “D” неисправна и отмечена фломастером.

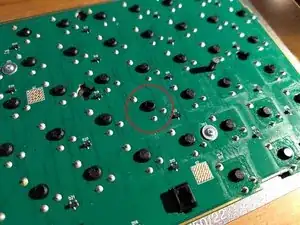

Найдите и отметьте заднюю часть неисправной клавиши. Каждая клавиша соединена с печатной платой в трёх точках пайки. Черный контакт просто вставлен и не соединен с печатной платой.
Шаг 7
Отпаяйте три припойных соединения на кнопке, которую вы отметили ранее:
Нагрейте контакт до тех пор, пока весь существующий припой не станет жидким.
Добавьте немного свежего припоя.

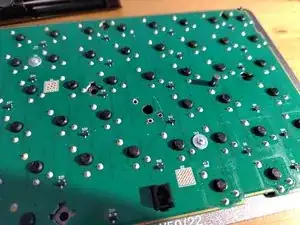

Удалите жидкий припой с помощью насоса для отпаивания.

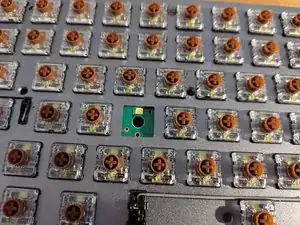

После отпаивания вы можете вытолкнуть кнопку спереди.
Шаг 8
Вставьте заменяющую клавишу в отверстие на печатной плате. Она подходит в отверстие только одним способом.

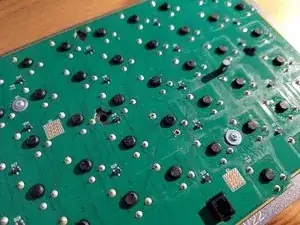

Припаяйте три припойных соединения заново.
Заключение
Для сборки устройства следуйте соответствующим шагам в инструкциях в обратном порядке.
Перед заменой всех клавиш, протестируйте функцию новой клавиши.
