Разборка клавиатуры Logitech MX Mechanical

Компьютеры

Как разобрать клавиатуру и получить доступ к плате, например, для замены переключателей.

Снимите клавишные кубики.
Выкрутите 20 чёрных винтов, снимите заднюю крышку, отключите кабель батареи.
Отключите ленточный кабель, выкрутите 6 серебристых винтов, чтобы снять пластиковую рамку.

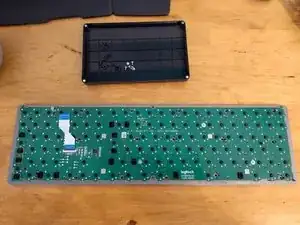

Доступ к печатной плате.

Установите пластиковую рамку, закрепите 6 серебристых винтов, подключите ленточный кабель.
Подключите кабель батареи и закройте заднюю крышку.
Закрепите 20 чёрных винтов и установите клавишные кубики обратно.

Шаг 1

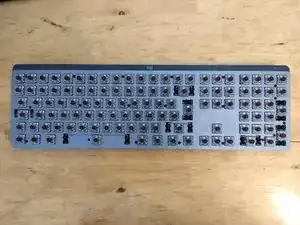

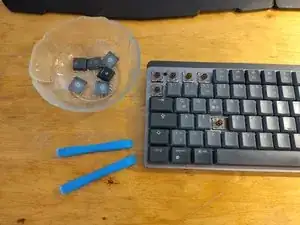

Используйте инструмент для снятия кубиков или тонкую отвёртку, либо руки, чтобы снять все клавишные кубики.

Сделайте несколько фотографий раскладки клавиш, чтобы использовать их как ориентир при обратной сборке.

Если клавиатура загрязнена, протрите её мягкой щёткой.

Шаг 2

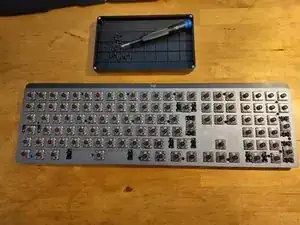

Выкрутите 20 чёрных винтов с помощью отвёртки Phillips №0.

Не потеряйте винты — сложите их в коробочку или подобное место.

Шаг 3

Задняя крышка крепится небольшими пластиковыми защёлками.

Переверните клавиатуру передней частью вниз.

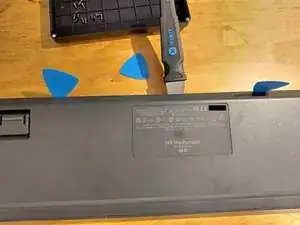

Между задней крышкой и корпусом имеется небольшой зазор. Вставьте тонкий пластиковый инструмент для вскрытия в верхней части клавиатуры.

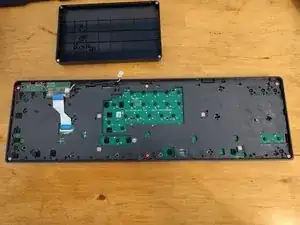

Используйте прочный инструмент, например металлическую лопатку, чтобы отжать все пластиковые защёлки по периметру.

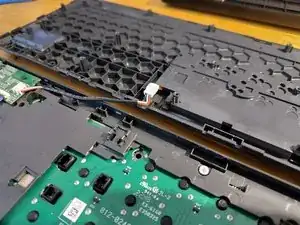

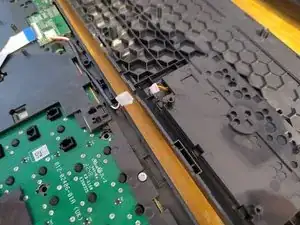

От батареи идёт кабель, соединяющий заднюю пластиковую крышку с передней частью клавиатуры. Разъём защёлкнут в пластиковой рамке над платой и может быть извлечён с помощью пинцета или лопатки.
