Замена ключа Logitech G915 TKL
Используйте это руководство для удаления и замены ключа на клавиатуре Logitech G915 TKL. Ключ может потребовать замены, если он больше не регистрирует нажатия, и вы подтвердили, что проблема не в колпачке клавиши.
Перед использованием этого руководства убедитесь, что проблема с вашей клавишей не связана с повреждением колпачка клавиши или накоплением пыли или debris в области вокруг клавиши.
Шаги 7 и 8 требуют от вас демонтажа поврежденного ключа и установки нового на его место.
Для завершения этого руководства потребуется отвертка Phillips #00, а также паяльник, припой и оплетка для демонтажа.
Шаг 1
Снимите все колпачки клавиш на клавиатуре.

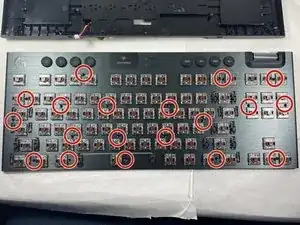

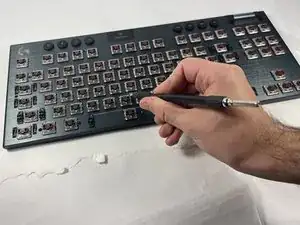

Открутите винты Phillips #00 диаметром 2 мм, обведенные на предоставленной фотографии.
Шаг 2
Переверните клавиатуру и осторожно оторвите наклейку Logitech в верхней центральной части клавиатуры, а также пластмассовый слой под ней.

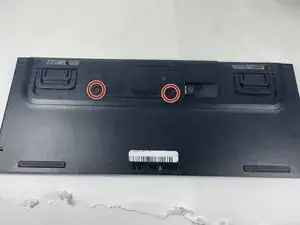

Открутите два винта Phillips #0 диаметром 2,5 мм, обведенные на предоставленной фотографии.

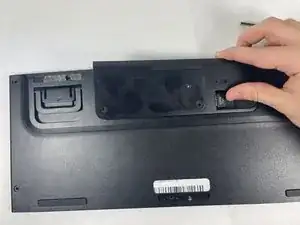

Снимите заднюю панель, захватив вырез справа и поднимая вверх.
Шаг 3
Снимите поролоновые полоски, показанные на предоставленной фотографии.
Открутите все винты Phillips #00 диаметром 2 мм на задней стороне клавиатуры, обведенные на предоставленной фотографии.
Шаг 4
Снимите корпус клавиатуры, чтобы получить доступ к материнской плате.
Шаг 5

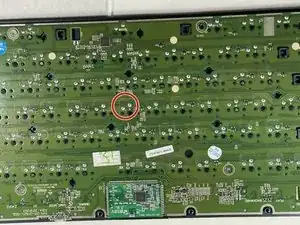

Найдите соответствующую точку пайки для ключа, который вы хотите заменить.
Шаг 6
Осторожно прогрейте паяльный провод.
Поместите провод рядом с точками пайки ключа, чтобы его можно было демонтировать с помощью провода.
Шаг 7
Установите новый ключ на место старого.
Припаяйте новый ключ на место.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
