Последовательный порт и JTAG-порты на WiFi-хабе TalkTalk

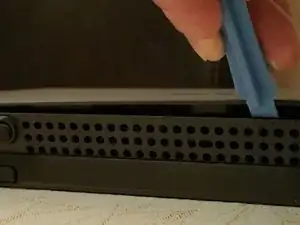

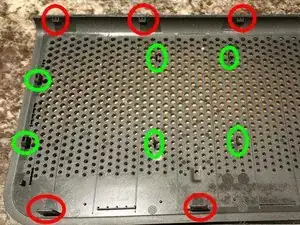

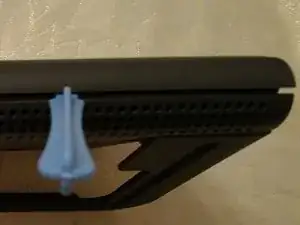

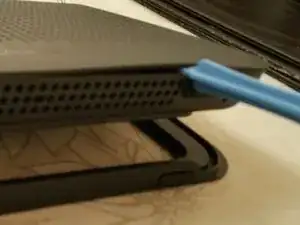

Осторожно вставьте монтажную лопатку в небольшой зазор в передней правой части хаба, приподнимите лопатку и сдвиньте влево, пока не отпустятся все нижние защёлки. ЗАЩЁЛКИ, выделенные КРАСНЫМ, фиксируют переднюю панель с задней. ЗАЩЁЛКИ, выделенные ЗЕЛЁНЫМ, фиксируют переднюю панель с внутренней частью и требуют сдвига передней панели вверх для освобождения.

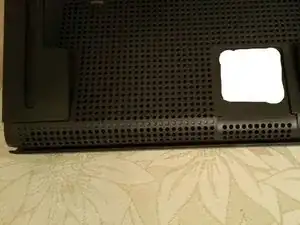

Аналогично отпустите защёлки вдоль верхней части хаба. Как только все защёлки будут освобождены, сдвиньте переднюю часть хаба вверх, чтобы освободить зелёные защёлки. Приподнимание верхней части передней панели над задними защёлками упрощает сдвиг.

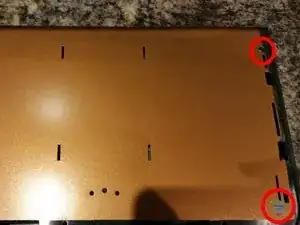

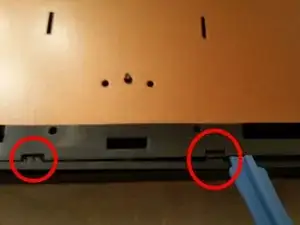

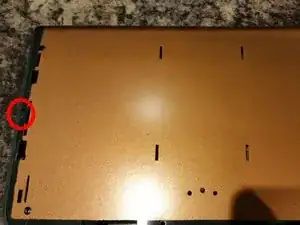

Внутренняя крышка крепится 4 винтами Torx T10, по 2 с каждой стороны (один под пломбой) и несколькими защёлками: по одной с каждой стороны и две внизу. Снимите винты и отсоедините защёлки. Внутренняя крышка теперь должна подняться снизу, освободив защёлки вдоль верхней части.

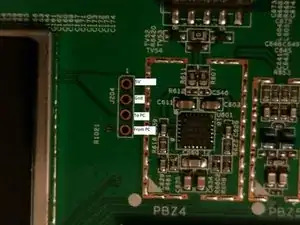

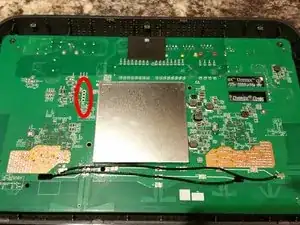

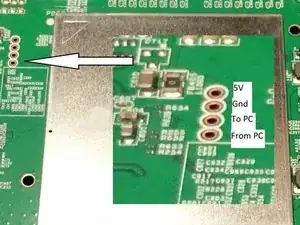

Теперь вы сможете найти последовательный порт на печатной плате. Параметры: 115200,n,8,1,p

Контакт 1 — 5 В

Контакт 2 — Gnd

Контакт 3 — данные к ПК

Контакт 4 — данные от ПК

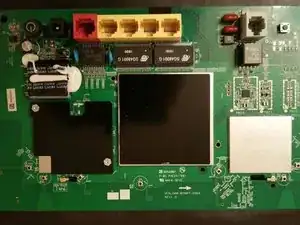

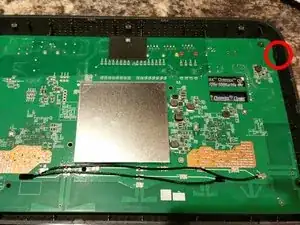

Если отпустить 2 защёлки, вы сможете вынуть плату из корпуса. Не снимайте винты на плате — они удерживают радиатор/крышку и их снимать не нужно. Если вы снимете видимую крышку, вы увидите JTAG-порт.

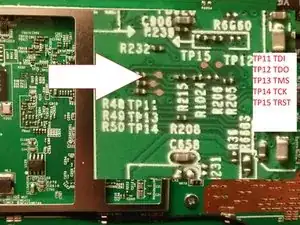

Контакты JTAG. Мне удалось «общаться» с помощью OpenOCD и Raspberry Pi.
