Замена аккумулятора картриджа APC BRC43

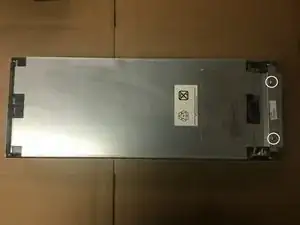

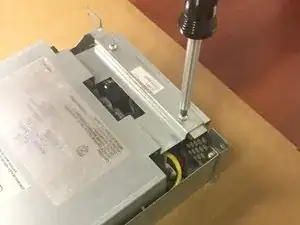

Удалите два винта на передней панели устройства с помощью крестовой отвертки

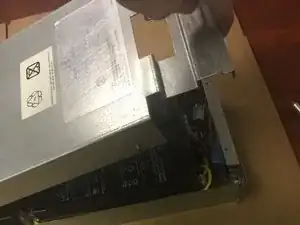

Поднимите крышку и снимите ее с картриджа APC RBC43

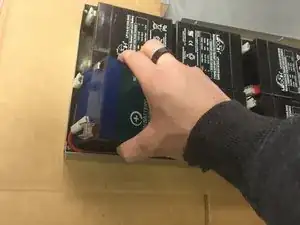

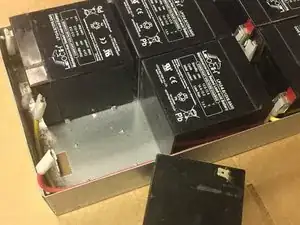

Поднимите и наклоните первый аккумулятор в картридже, чтобы получить доступ к проводным соединениям в верхней части аккумулятора. Проще всего начинать с аккумулятора в самом конце картриджа - противоположной от места подключения к устройству APC.

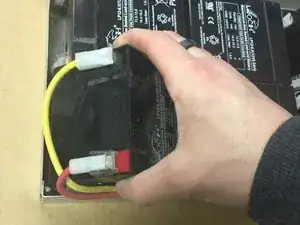

Снимите как положительный, так и отрицательный провода с аккумулятора

Удалите аккумулятор из картриджа RBC43

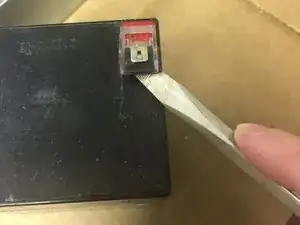

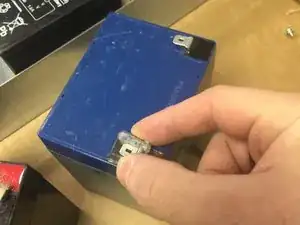

Используйте плоскую отвертку, чтобы снять пластиковый разъем от старого аккумулятора

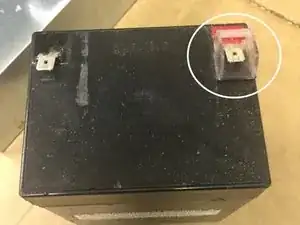

Установите пластиковый разъем на новый аккумулятор на положительной стороне - обычно обозначается красным цветом на верхней части аккумулятора.

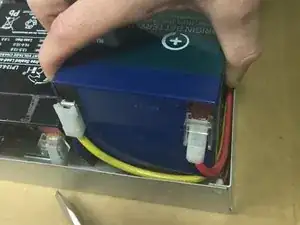

Поместите новый аккумулятор в свободное место и наклоните его вперед, чтобы получить доступ к проводам, как показано на изображении

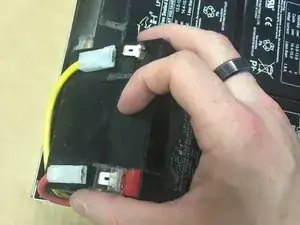

Подключите провода к аккумулятору точно так же, как они были сняты. Провода останутся на месте и должны совпадать с правильными клеммами

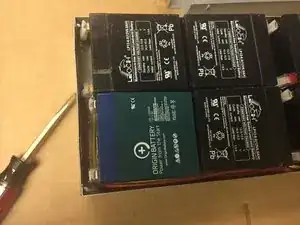

Положите аккумулятор горизонтально в картридже так, чтобы он был на одном уровне с другими. Если у вас возникли проблемы с тем, чтобы аккумулятор лежал горизонтально в корпусе, возможно, один из проводов застрял. Просто сдвиньте провод в сторону.

Повторите шаги 2-4, пока не замените все аккумуляторы в картридже RBC43

Я рекомендую снимать и заменять один аккумулятор за раз для тех, кто нов в картридже APC RBC43. Снятие и замена по одному в свой черед обеспечит правильное соединение проводов, избегая путаницы.

Шаг 3 важен! Всегда повторно используйте пластиковые защитные колпачки для клемм. Если клей больше не пригоден, приклейте небольшой кусочек двустороннего скотча.
