Замена батарейного картриджа APC RBC44

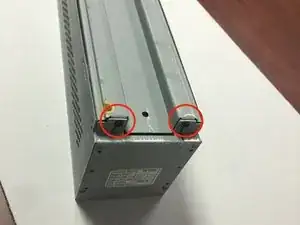

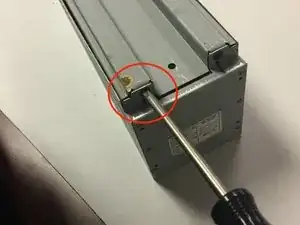

Найдите два винта на дальней стороне устройства, противоположной подключению вилки.

Используйте крестовую отвертку, чтобы удалить два винта.

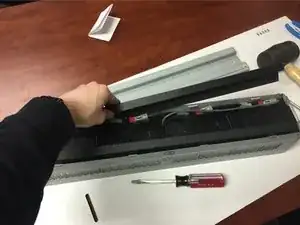

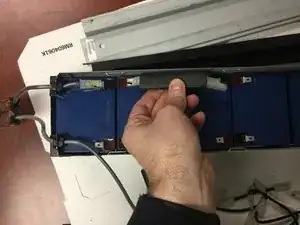

Снимите крышку, сначала сдвинув её в сторону вилки, затем поднимите крышку, чтобы снять её.

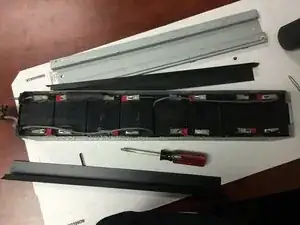

Удалите два черных пластиковых колпака проводки с каждой стороны картриджа батареи.

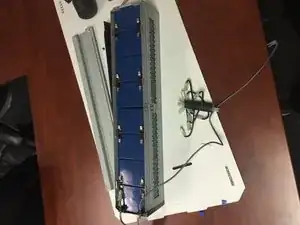

В картридже всего восемь аккумуляторов, цель этого шага — сделать или сфотографировать проводку, чтобы вы могли обратиться к ней позже.

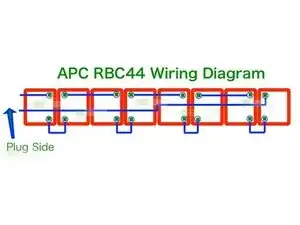

Я предоставил полную схему в третьем шаге -

Теперь, когда у вас есть схема проводки, вы будете удалять все провода от аккумуляторов в картридже.

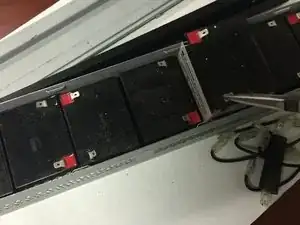

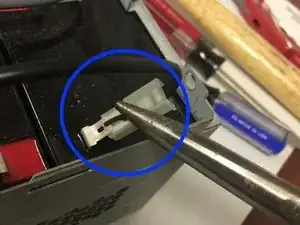

Используйте плоскогубцы с узкими носиками, чтобы удалить провода с клемм аккумуляторов.

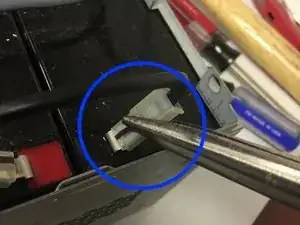

Посмотрите на третьи изображения, чтобы увидеть правильное расположение плоскогубцев на пластиковой части провода. Это самое удобное место, чтобы приложить давление и потянуть назад, чтобы освободить зажим от клеммы.

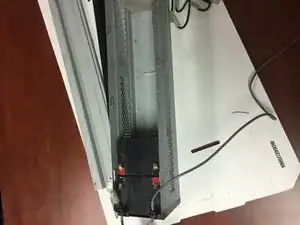

Удаляйте аккумуляторы из картриджа по одному.

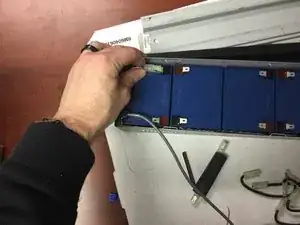

Чтобы помочь с вытаскиванием первого аккумулятора, вы можете использовать свои плоскогубцы с узкими носиками, чтобы поднять аккумулятор и вынуть его.

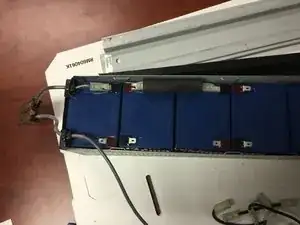

Используйте схему проводки, созданную на третьем шаге, чтобы заполнить картридж новыми заменяющими аккумуляторами.

Подключите самый первый провод к отрицательной клемме аккумулятора. Это будет с левой стороны картриджа - той стороне, где расположена вилка.

В последней части этого шага вы будете подключать предохранитель к отрицательной и положительной к

Перевод руководства с ifixit.com
