Как установить радиатор на твердотельный накопитель M.2
Используйте данное руководство для установки радиатора на твердотельный накопитель форм-фактора M.2 2280.
Если вы планируете использовать накопитель в консоли PlayStation 5, убедитесь, что он соответствует техническим требованиям Sony.
Шаг 1

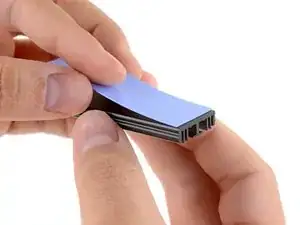

Радиатор оснащён термопрокладками, отводящими тепло с обеих сторон накопителя. На термопрокладках могут быть защитные плёнки, убедитесь, что все они сняты перед использованием.

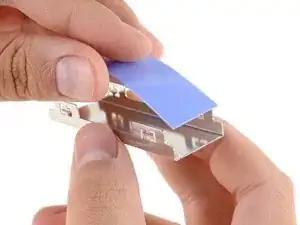

Пинцетом отогните одну сторону защитной плёнки с одной из термопрокладок.
Шаг 2

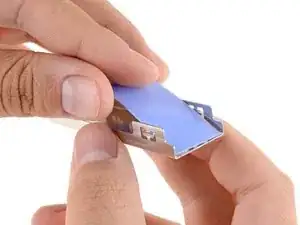

Совместите оголённую сторону термопрокладки с нижней частью корпуса радиатора.
Аккуратно разместите термопрокладку так, чтобы она равномерно покрывала поверхность.

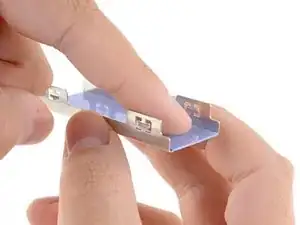

Пальцем слегка прижмите термопрокладку, чтобы она приклеилась к поверхности.
Шаг 3

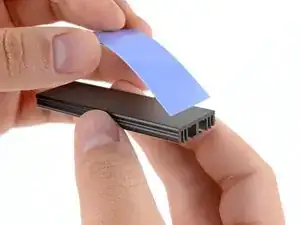

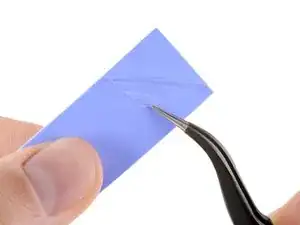

Пинцетом отогните одну сторону защитной плёнки с оставшейся термопрокладки.
Шаг 4
Совместите оголённую сторону термопрокладки с верхней частью радиатора.
Аккуратно разместите термопрокладку так, чтобы она равномерно покрывала поверхность.
Пальцем слегка прижмите термопрокладку, чтобы она приклеилась к поверхности.
Шаг 5

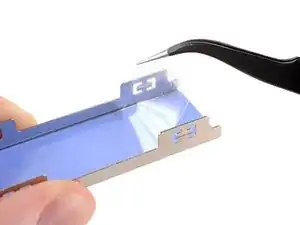

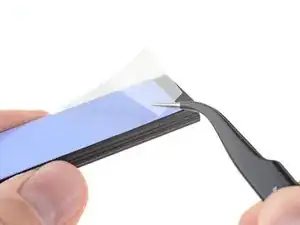

Пинцетом удалите пластиковую плёнку с термопрокладки в нижней части корпуса.
Термопрокладка может подняться при удалении плёнки — это нормально. Пальцем придерживайте прокладку, чтобы она осталась на месте.
Шаг 6

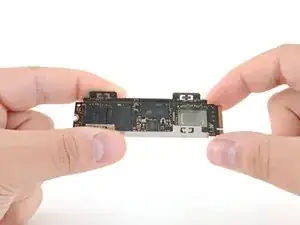

Поместите накопитель M.2 в нижнюю часть корпуса, стороной с микросхемами вверх.
Убедитесь, что накопитель расположен по центру корпуса. Корпус не должен перекрывать контакты или отверстие под винт.
Шаг 7

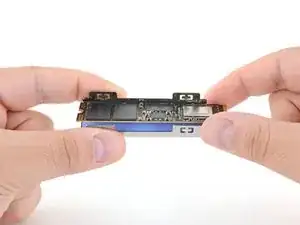

Пинцетом удалите пластиковую плёнку с термопрокладки на верхней части радиатора.
Термопрокладка может подняться при удалении плёнки — это нормально. Пальцем придерживайте прокладку, чтобы она осталась на месте.
Шаг 8

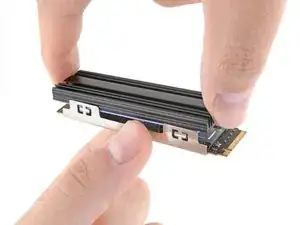

Установите верхнюю часть радиатора на накопитель и нижний корпус.
Крепко прижмите обе половины друг к другу. Вы почувствуете, как они защёлкнутся.
Шаг 9

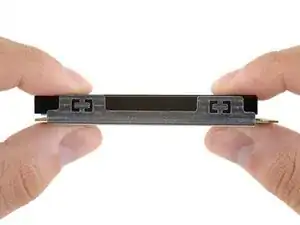

Чтобы накопитель поместился в настольном компьютере или в консоли PlayStation 5, радиатор должен быть точно по центру.
Убедитесь, что радиатор близко подходит к отверстию под винт, но не выходит за его пределы.
Если возникнут трудности при установке накопителя, возможно, потребуется слегка подкорректировать положение радиатора.
Подвигайте накопитель пальцами между двумя половинками радиатора, пока его положение не станет оптимальным.
Заключение
Сдавайте электронные отходы в переработку на предприятиях, сертифицированных по стандарту R2 или e-Stewards.
Установка прошла не по плану? Обратитесь за помощью в сообщество по ремонту компьютерного оборудования или сообщество PlayStation 5 на сайте iFixit.
Перевод руководства с ifixit.com
