Замена кабеля питания Logitech M125
Если кабель на вашей мыши Logitech M125 перестал втягиваться или больше не передаёт данные, воспользуйтесь этим руководством, чтобы заменить кабель.
Кабель питания обеспечивает подключение и передачу данных для работы мыши.
Если у вас возникли проблемы с подключением мыши или кабель больше не втягивается, рекомендуется ознакомиться со страницей устранения неполадок M125 до замены детали: Устранение неполадок Logitech M125
Перед началом работы отключите мышь от компьютера.
Шаг 1
Переверните устройство и выверните два чёрных винта диаметром 0,5 мм, расположенных спереди мыши, с помощью крестовой отвёртки №0.
Чёрные винты, используемые в корпусе Logitech M125, все одинакового размера, поэтому их не обязательно разделять. Серебристые винты используются на печатной плате и имеют более широкую шляпку.
После удаления винтов откройте корпус, разъединив его спереди: шарнир находится сзади.
Шаг 2
После открытия корпуса выверните два чёрных винта диаметром 0,5 мм, расположенных сзади мыши. Эти винты крепят пластину кнопок мыши.
Для выкручивания этих винтов также потребуется крестовая отвёртка №0.
Шаг 3
Имеется два фиксатора, которые дополнительно крепят кнопки мыши к корпусу. Они находятся по обе стороны от механизма втягивания кабеля.
Ограниченное пространство внутри мыши удобнее освобождать металлическими инструментами для вскрытия. Хотя пластиковые инструменты предпочтительны для большинства пластиковых устройств, они слишком велики, чтобы попасть на левый фиксатор, показанный на изображении.
Чтобы отсоединить фиксаторы, используйте инструмент для вскрытия, одновременно нажимая на заднюю часть мыши. При поддёвывании смещайте фиксатор в сторону наружной части мыши.
Шаг 4
Чтобы полностью снять пластину кнопок, продолжайте поднимать её заднюю часть, пока фиксаторы не выйдут из своих пазов.
Как только фиксаторы освободятся, сдвиньте пластину вперёд и поднимите её вверх.
Шаг 5

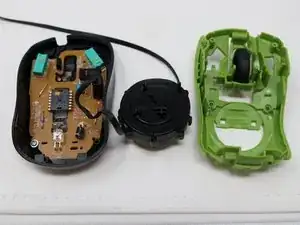

Пластина кнопок мыши полностью удалена. Чтобы установить новую деталь, выполните инструкции по этой статье в обратном порядке.
Шаг 6

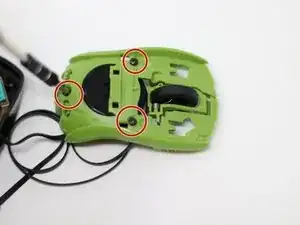

Используя крестовую отвёртку №0, выверните три чёрных винта диаметром 0,5 мм из корпуса, чтобы снять корпус кабеля питания.
Отложите пластину в сторону после откручивания корпуса кабеля от пластины.
Шаг 7

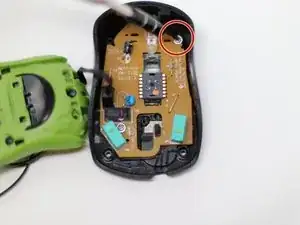

Выверните серебристые винты диаметром 0,25 мм, чтобы извлечь печатную плату из основания мыши при помощи той же отвёртки.
После откручивания удалите печатную плату.

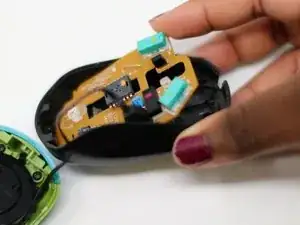

Печатную плату необходимо поднять спереди, а затем потянуть вперёд, чтобы извлечь.
Шаг 8

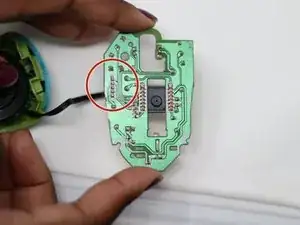

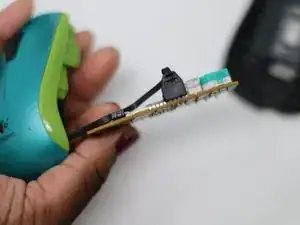

Кабель припаян к плате, поэтому для его замены потребуется паяльник.
Чтобы продолжить, воспользуйтесь следующим руководством по пайке соединений: Как паять и распаивать соединения.
Чтобы собрать мышь, выполните эти шаги в обратном порядке.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
