Замена колёсика прокрутки в Logitech M125

Переверните устройство и извлеките два винта 0.5 мм в передней части мыши, используя крестовую отвёртку Phillips #0.

Чёрные винты, используемые в корпусе Logitech M125, все одинакового размера и не требуют особого внимания при хранении. На печатной плате используются серебристые винты с более широкими шляпками.

После удаления винтов откройте мышь с передней части, так как шарниром служит задняя часть корпуса.

После открытия мыши удалите два чёрных винта 0.5 мм, расположенных в задней части мыши. Это фиксирующие винты для пластины кнопок мыши.

Для этих винтов также потребуется крестовая отвёртка Phillips #0.

Существуют две защёлки, которые дополнительно фиксируют кнопки к корпусу. Они расположены по обе стороны механизма втягивания шнура мыши.

Более тесное пространство внутри мыши легче обрабатывать металлическими лопатками. Хотя пластиковые инструменты предпочтительны для большинства пластиковых устройств, они слишком крупные, чтобы добраться до левой защёлки на фотографии.

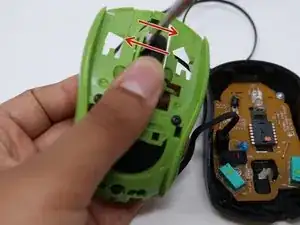

Чтобы освободить защёлки, используйте лопатку, одновременно надавливая на заднюю часть мыши. При поддевании сдвигайте защёлку в сторону наружной части мыши.

Чтобы завершить снятие пластины кнопок, продолжайте поднимать заднюю часть пластины, пока защёлки полностью не выйдут из своих пазов.

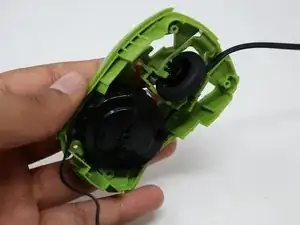

Когда защёлки освободятся, сдвиньте пластину к передней части мыши и поднимите её.

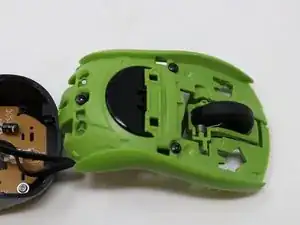

Пластина кнопок мыши полностью снята. Для установки замены выполните шаги этого руководства в обратном порядке.

Колёсико прокрутки установлено на поворотном механизме, который позволяет выполнять нажатие средней кнопки.

Лучше зафиксировать нижнюю часть этого механизма, удерживая рамку, чтобы он оставался устойчивым и не переразогнулся и не сломался.

Вставьте лопатку между левой стороной колёсика и корпусом. Затем поверните лопатку по часовой стрелке так, чтобы она отводила центр корпуса от колёсика. Делайте это, прижимая колёсико большим пальцем.

Применяйте сильное, но осторожное давление при использовании рычага, чтобы не сломать корпус колёсика.

Когда вы почувствуете лёгкое смещение при нажатии на колёсико большим пальцем, переверните его, чтобы убедиться, что колёсико полностью отделилось от корпуса.

Будьте очень осторожны с пружиной при снятии колёсика. Если пружина деформирована, она не будет препятствовать свободному вращению колёсика после сборки.

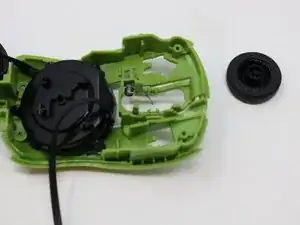

Сняв старое колёсико, выполните эти шаги в обратном порядке, используя замену.

Открытая сторона колёсика — та, в которую вставляется пружина, и при установке должна быть ориентирована в сторону пружины.
