Открытие внешнего корпуса Logitech M170

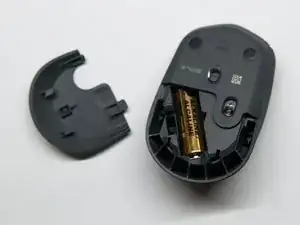

Выключите мышь и выдвиньте нижнюю крышку. Здесь становятся доступны все необходимые защёлки.

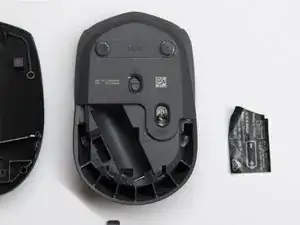

Извлеките батарейку и наклейку. Всего нужно отсоединить три защёлки. Две находятся по бокам. Третья — под наклейкой внутри отсека для батарейки. Logitech часто скрывает дополнительные точки крепления в аналогичном месте в своих других беспроводных мышах.

Возможно, понадобятся пинцет, чтобы легко снять наклейку.

Мы освободим защёлки на следующем шаге.

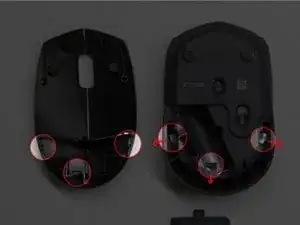

Найдите защёлки. Пластик верхней крышки отличается по цвету от пластика основания. Защёлки можно определить по цвету (он должен совпадать с цветом верхней крышки. В данном случае — чёрный).

После того как вы определили защёлки, отогните их наружу, от центра (см. изображение), чтобы освободить.

Можно использовать любой небольшой инструмент, но пластик может быть не очень прочным, поэтому действуйте аккуратно, чтобы не повредить защёлки.

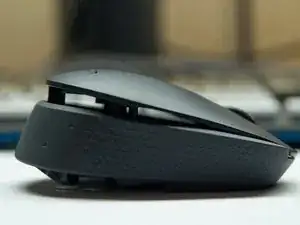

После освобождения трёх защёлок верхнюю крышку можно легко отделить. Вы можете помочь себе, нажав на одну из защёлок.

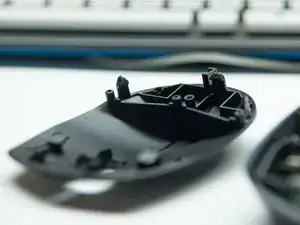

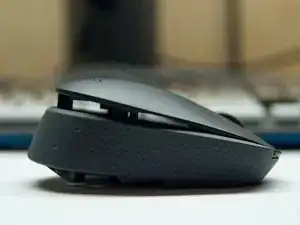

После того как задняя часть отойдёт, сдвиньте всю верхнюю крышку немного вперёд. (В передней части мыши, под кнопками, находятся ещё два крючка, которые обычно не дают поднять кнопки вверх.) После этого крышку можно полностью снять.

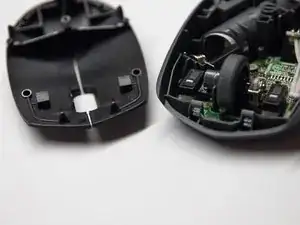

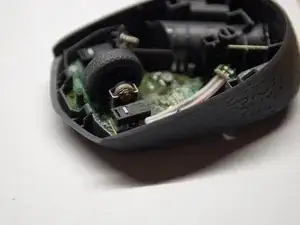

Теперь вы можете приступить к ремонту внутренних компонентов.

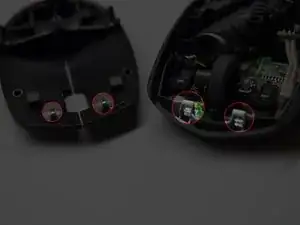

Интересный факт: Logitech перешла на качественные переключатели Omron в некоторых своих более дорогих моделях мышей. Однако в этой, стоимостью около 12 долларов, используются микропереключатели Himake. Ощущаемое усилие нажатия заметно выше по сравнению с переключателями Omron. Надёжность пока под вопросом и вызывает споры. У меня не было этой мыши достаточно долго, чтобы судить об этом.

Мне нравится, что корпус не использует винты и клей. Это значительно упрощает сборку и означает, что меньше мелких деталей может потеряться или потребовать учёта.

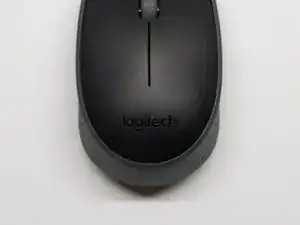

Чтобы установить верхнюю крышку обратно, сначала зафиксируйте передние крючки, затем защёлкните задние защёлки.

Осторожно надавите на часть крышки, прилегающую к ладони, чтобы защёлки встали на место.

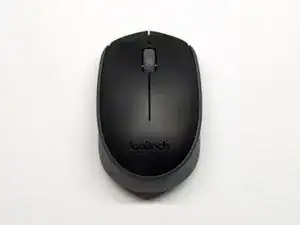

Очевидно, что вам также нужно установить обратно батарейку и съёмную нижнюю панель. Я также вернул наклейку на место, но разместил её выше, чтобы защёлка в отсеке батарейки оставалась открытой. Я не был уверен, понадобится ли она мне позже.
