Замена мотора ролика подачи бумаги HP Deskjet 1000 J110a

Удалите два винта 13 мм, расположенные на задней панели принтера, используя отвертку с торкс-насадкой T10 (звездообразная).

Спереди принтера откройте лоток, откуда выходит бумага, и удалите два винта 13 мм, расположенные под верхней крышкой принтера.

С лицевой стороны принтера поднимите и приподнимите левую сторону панели (как при открывании книги в обратную сторону), пока она не отщелкнется от защелки на правой стороне панели.

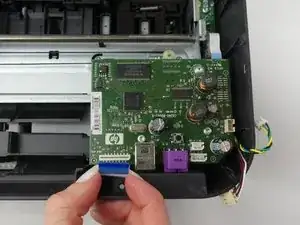

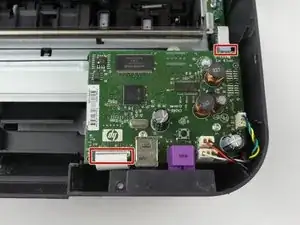

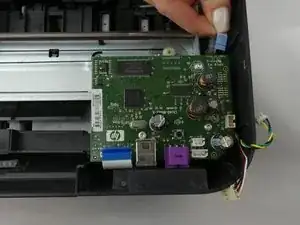

Найдите и отсоедините два плоских ленточных разъема, которые подключают плату к другим компонентам принтера.

Если трудно снять разъемы вручную, удалите их пинцетом.

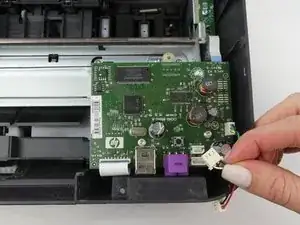

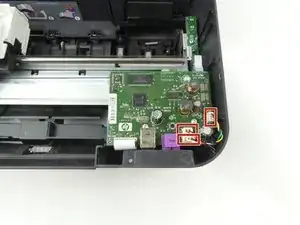

Найдите и отсоедините три разноцветных проводных разъема, которые соединяют плату с другими компонентами принтера.

Снимайте разъемы вручную, как показано. При затруднении можно использовать пинцет.

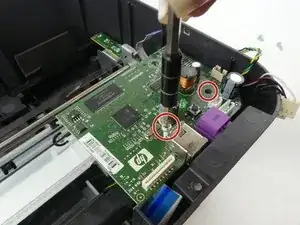

Удалите два верхних винта 13 мм, используя отвертку с торкс-насадкой T10.

Удалите нижний винт 9 мм, используя отвертку с торкс-насадкой T10, и извлеките плату разъема питания.

Найдите датчик контроля бумаги.

При обращенной к Вам задней части принтера он расположен справа и перед основной платой. Датчик контроля бумаги также закреплен на небольшой плате. Именно эту плату Вы будете заменять.

Найдите и отключите разъем, который соединяет плату датчика с основной платой.

Если вручную отключить разъем трудно, используйте пинцет.

Найдите и удалите винт 8 мм отверткой с торкс-насадкой T10, затем снимите плату датчика контроля бумаги.

На этой картинке основная плата удалена. Снимать основную плату не обязательно, если не заменяется другой компонент совместно с датчиком контроля бумаги.

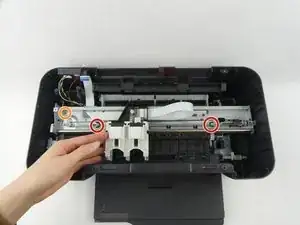

Удалите два винта 13 мм отверткой с торкс-насадкой T10.

Сдвиньте каретку подачи чернил в центр, чтобы получить доступ к винтам.

Удалите один винт 9 мм отверткой с торкс-насадкой T10.

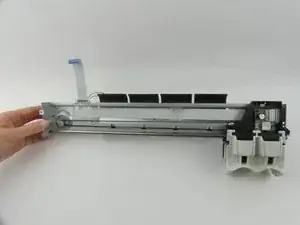

Поднимите всю сборку каретки подачи чернил и извлеките её из принтера.

Пропустите следующий шаг, если Вы заменяете мотор ролика подачи бумаги, а не мотор каретки чернил.

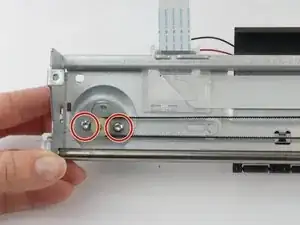

Удалите два винта 5 мм, которыми мотор закреплён на месте.

Снимите ремень с круглой шестерни мотора, затем извлеките мотор каретки чернил.

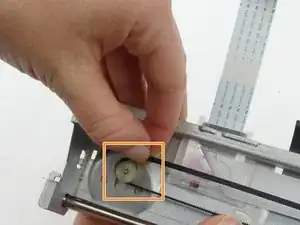

Будьте внимательны, чтобы ролик (шкив) с правой стороны ремня не выпал и не потерялся. При аккуратной работе он останется на месте.

Пропустите эти инструкции, если Вы заменяете мотор ролика подачи бумаги, а не мотор каретки чернил.

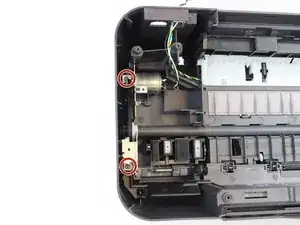

Удалите два винта 13 мм, которые фиксируют раму мотора ролика подачи бумаги.

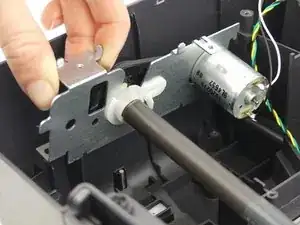

Поднимите рычаг ролика и раму мотора достаточно, чтобы добраться до ремня и винтов мотора.

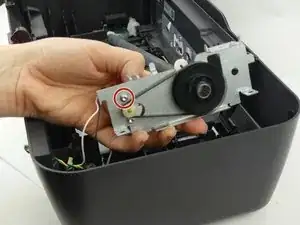

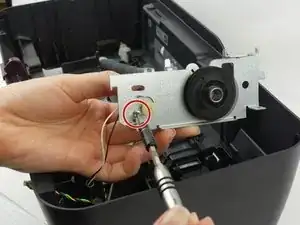

Выверните верхний винт 4 мм, который фиксирует мотор в металлической раме. Это позволит мотору сдвинуться и ослабить ремень.

Снимите ремень с шестерни мотора.

Удалите оставшийся винт 4 мм из мотора, затем извлеките мотор.
