Замена шнура Logitech G500

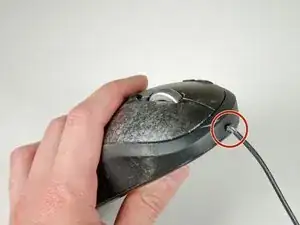

Этот шнур часто изнашивается при длительном использовании. Откроем мышь и заменим шнур!

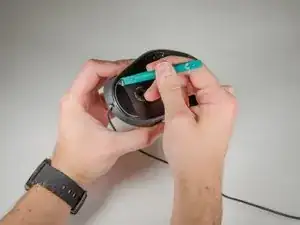

Снимите три ножки, чтобы получить доступ к винтам.

Легко разрезать накладки пополам, поэтому убедитесь, что лопатка проходит под обоими слоями.

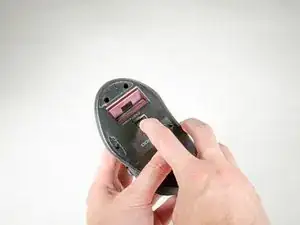

Найдите скрытое отверстие для винта за наклейкой Logitech.

Проткните наклейку, чтобы получить доступ к винту.

Иногда головка винта не поддаётся извлечению, потому что наклейка мешает. Это нормально; просто убедитесь, что винт остаётся внутри и вы его не потеряете.

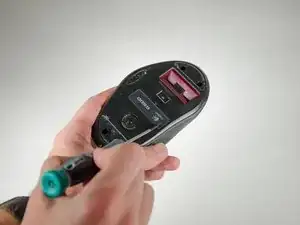

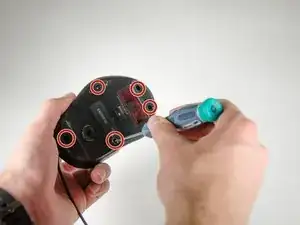

Уберите все пять винтов Phillips.

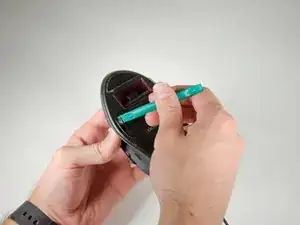

Сейчас или в любой другой момент вы можете вынуть утяжеляющий картридж внутри мыши. Лучше сделать это на этом этапе или раньше, но это не обязательно.

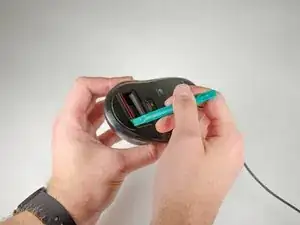

После снятия всех винтов аккуратно отожмите верхнюю часть мыши от корпуса.

К верхней части мыши прикреплён кабель. Не отрывайте корпус слишком далеко, иначе кабель может порваться.

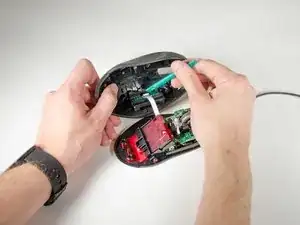

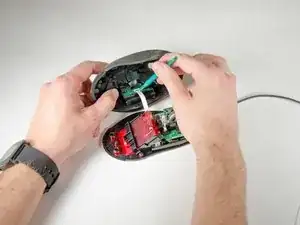

С помощью лопатки поднимите фиксатор ZIF-кабеля.

Извлеките кабель из верхней части корпуса. Верхнюю часть корпуса можно отложить в сторону.

Справа внизу на верхней плате указан номер ревизии. У мышей рев. 3 имеется припаянный красный провод между этой платой и верхней половиной корпуса. Для мышей рев. 3 оставьте ZIF-кабель на месте и продолжайте.

Снимите три винта Phillips, чтобы освободить держатель картриджа с грузами.

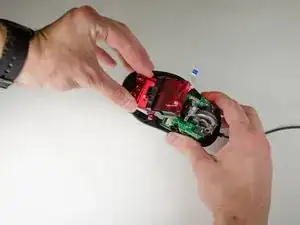

Поднимите держатель картриджа с грузами из корпуса.

Отожмите штифт, фиксирующий колесо мыши и его корпус, влево.

Снимите колесо мыши и его корпус.

Сохраните две крошечные пружины под колесом в безопасном месте до сборки. Несоблюдение этого правила приведёт к неправильной работе мыши.

Снимите два параллельных винта, держаших чёрный пластиковый элемент на корпусе мыши.

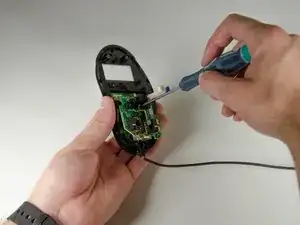

Снимите два винта, фиксирующие нижнюю плату к нижней крышке мыши.

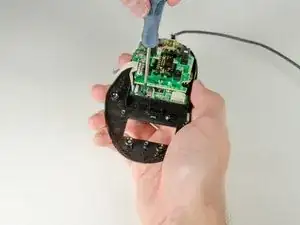

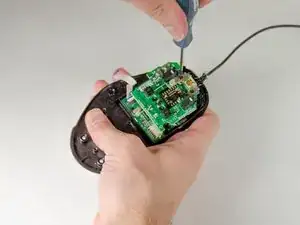

Снимите последние два винта Phillips в верхней части мыши, удерживающие платы на пластине.

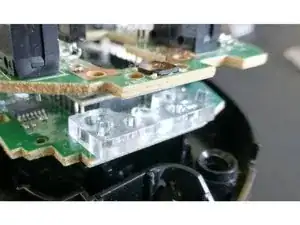

Между двумя платами находится прозрачная пластиковая деталь. Не забудьте установить её при сборке.

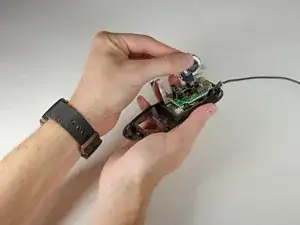

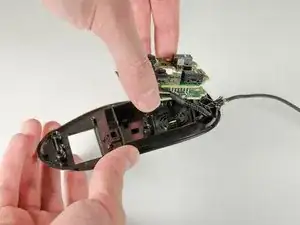

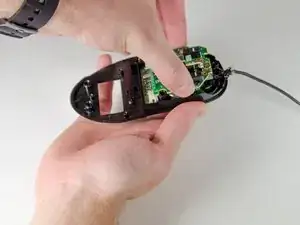

Оттяните платы от нижней крышки.

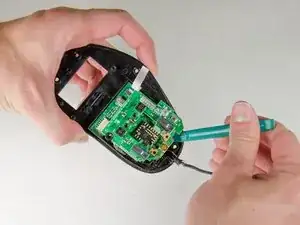

Возможно, потребуется использовать лопатка, чтобы поддеть плату и освободить её.

Кабель мыши приклеен к нижней крышке, поэтому не тяните платы резко.

Платы не очень крепко соединены друг с другом; не тяните сильно за верхнюю плату, иначе они могут разъединиться и повредиться.

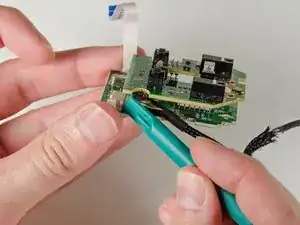

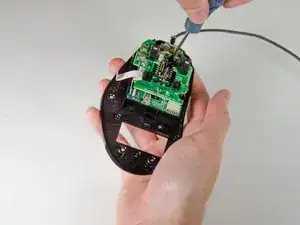

Осторожно подденьте с обеих сторон разъём мышиного кабеля, пока кабель не освободится.

Поскольку состояние старого кабеля после удаления вас не интересует, лёгкое подтягивание кабеля поможет понять, достаточно ли он ослаблен для извлечения.
