Замена кабеля Logitech G502 Proteus Core
Этот гид показывает, как заменить кабель мыши для игровой мыши Logitech G502 Proteus Core, будь то из-за поврежденного кабеля или для замены на лучший паракорд. Ремонт должен быть относительно простым и быстрым и не требует предыдущего опыта ремонта мышей. Выключите мышь перед началом этого ремонта.
Шаг 1

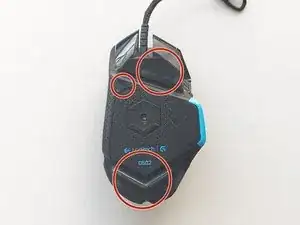

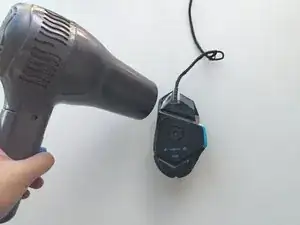

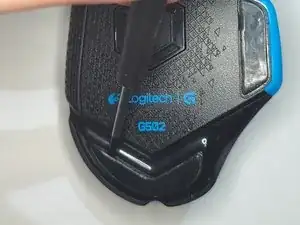

Используйте фен, чтобы кратко нагреть три ножки мыши.
Каждой ножке мыши потребуется 7-8 секунд для нагрева.
Шаг 2

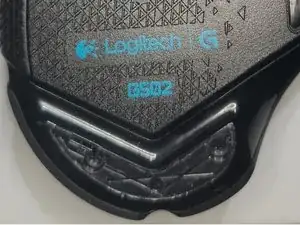

Осторожно снимите ножки мыши.
Избегайте сгибания ножек мыши.
Шаг 3

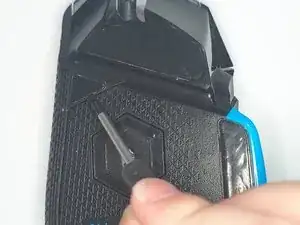

Используйте отвертку, чтобы удалить четыре винта по 12,5 мм.
Шаг 4

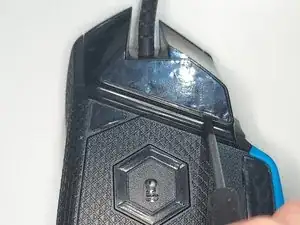

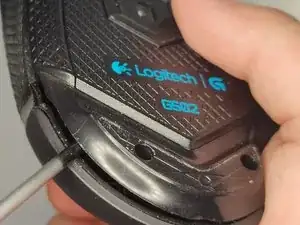

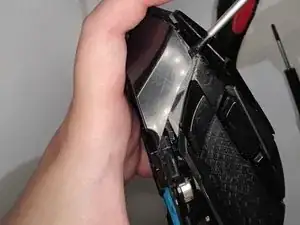

Используйте лопатку, чтобы открывать нижний корпус.
На фото показана отвертка, но отвертки не следует использовать для открывания. Они могут случайно повредить внутренние компоненты в случае скольжения.
Шаг 5

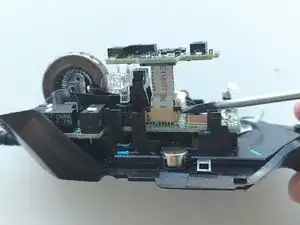

Поднимите защелки, чтобы отсоединить шлейф.
Шаг 6

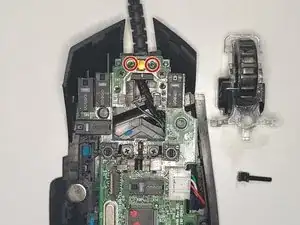

Вытащите штифт и удалите блок прокрутки.
Извлеките две пружины под блоком прокрутки.
Будьте осторожны при поднятии блока прокрутки. Не потеряйте две указанные пружины.
Шаг 7

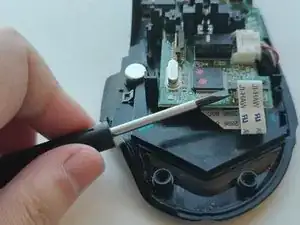

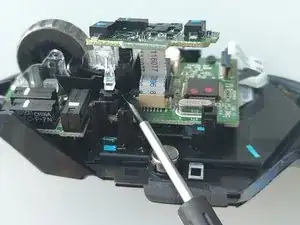

Открутите пять винтов по 12,5 мм с материнской платы.
Шаг 8

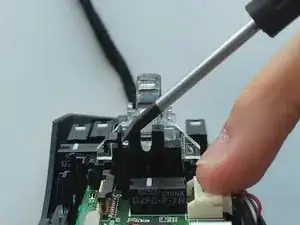

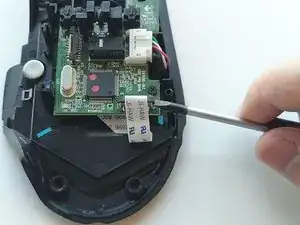

Откройте защелки с каждой стороны, чтобы отсоединить шлейф.
Отключите печатную плату от кабеля мыши.
Шаг 9

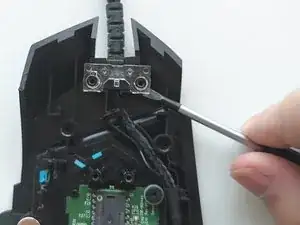

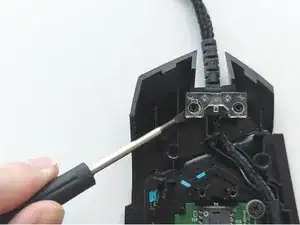

Вытащите пластиковую деталь.

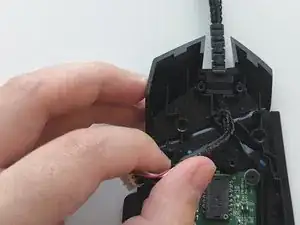

Удалите кабель мыши.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
