Замена антенны Apple Airport Extreme модель A1408

ВНИМАНИЕ: тепловая пушка и фен могут сильно нагреваться. Не подносите руки или другие части тела слишком близко к этим приборам. Также не касайтесь задней накладки сразу после нагрева.

Используйте фен или тепловую пушку на средней или высокой температуре на задней накладке, чтобы размягчить клей, которым она приклеена к корпусу.

Чтобы не порвать заднюю накладку, аккуратно отогните её с одного угла, пока накладка полностью не снимется.

Применяйте тепло в тех местах, где клей ещё недостаточно размягчён.

Возможно, придётся прикрепить заднюю накладку заново двусторонним скотчем, если клей недостаточно липкий для повторного закрепления накладки.

После снятия задней накладки выкрутите пять винтов Phillips #00 длиной 5 мм, расположенных в больших глубоких отверстиях в пластиковом корпусе. Пластиковый кожух должен легко снятьсь после удаления всех винтов.

При установке пластиковой задней крышки убедитесь, что выступ выровнен с портами на задней стороне устройства.

Вставьте узкий пластиковый инструмент для открытия в один из вырезов. Приложите умеренное усилие, чтобы оттянуть металлический корпус от наружного пластикового кожуха. Вы можете использовать кромку внешнего корпуса как точку опоры. Должен быть слышен щелчок, когда металлический корпус отсоединяется.

После щелчка снимите внутренний металлический корпус руками. Не потребуется сильно прикладывать усилие.

Снимите четыре провода, идущие от антенн, сжав кабель у концевика и аккуратно потянув вверх, пока он не выйдет из разъёма.

Повторите для остальных трёх проводов.

Возможно, придётся пошевелить провод, чтобы освободить его из разъёма.

Отделите плату от внутреннего металлического корпуса, аккуратно надавив снизу на плату и прижимая края корпуса.

Оттяните плату от металлического корпуса, чтобы полностью их разделить.

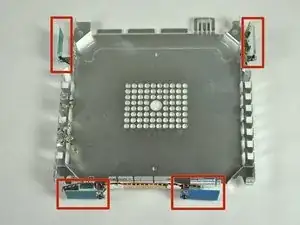

Здесь расположены четыре антенны. Выберите ту, которую собираетесь заменить.

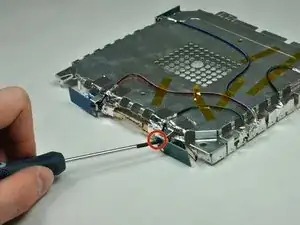

Удалите винт Phillips #00 длиной 5 мм, крепящий синюю антенну к плате.

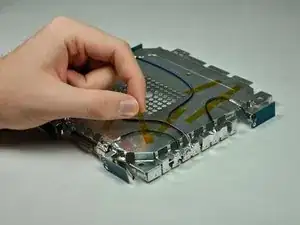

Снимите ленту, прикрепляющую провод к плате.

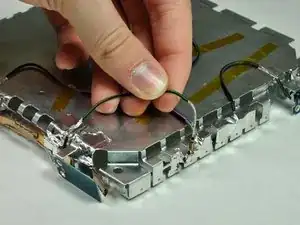

Выведите провод из его гнезда. Теперь у вас должен быть один свободный конец.

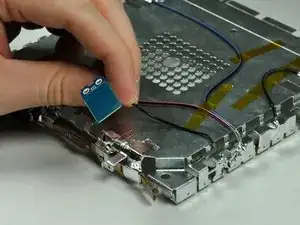

Закончите, вынув антенну из её посадочного места. Антенна и провод должны быть свободны от платы и готовы к замене.
