Замена антенны Apple AirPort Extreme модели A1354

Сначала снимите внешнее резиновое покрытие на дне устройства.

ВНИМАНИЕ: Эта деталь очень хрупкая, поэтому рекомендуется нагреть покрытие феном. Просто прогрейте покрытие феном и медленно отклеивайте — покрытие не порвётся.

После снятия резинового покрытия отвинтите пять винтов Phillips 4,9 мм в отверстиях пластикового корпуса.

После отворачивания всех пяти винтов снимите пластиковый корпус. Задняя часть теперь должна выглядеть как на изображении.

Внутренний металлический кожух защёлкнут внутри внешней белой пластиковой оболочки, поэтому подденьте инструментом для поддёма металлический кожух и отцепите его от оболочки.

При разъединении должен прозвучать щелчок.

Снимите внешний корпус.

Печатная плата, открытая после этого, должна выглядеть так.

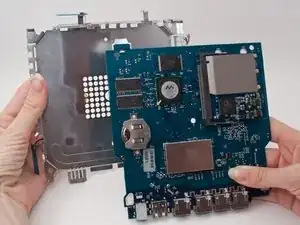

Снимите металлический кожух, аккуратно отодвинув плату руками.

Это должно быть довольно просто — вы уже сняли винты, удерживающие эти части вместе.

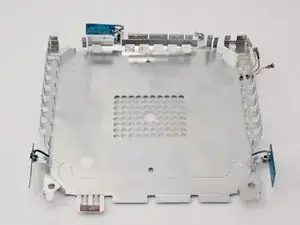

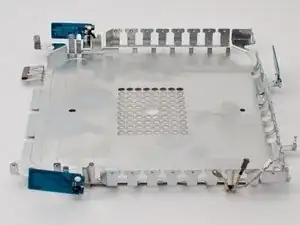

Поверните устройство так, чтобы антенна, подлежащая замене, была обращена к вам.

Внимание: остерегайтесь изгибать металлическую полосу, к которой прикреплена антенна. Это может вызвать проблемы при сборке и эксплуатации.

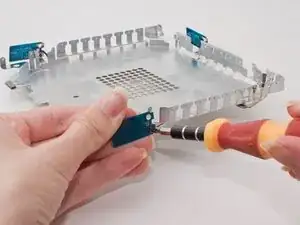

Отверткой отвинтите винт Phillips 2,5 мм, фиксирующий антенну.

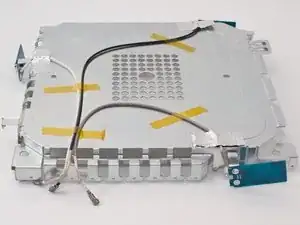

Переверните устройство так, чтобы антенна с удалённым винтом по-прежнему была обращена к вам.

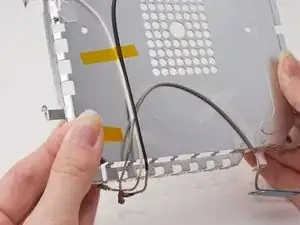

Осторожно отогните серебристую металлизированную ленту, закрывающую кабель антенны, подлежащей снятию.

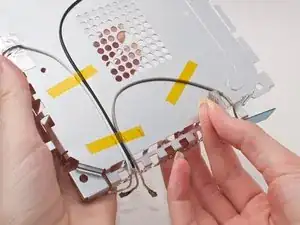

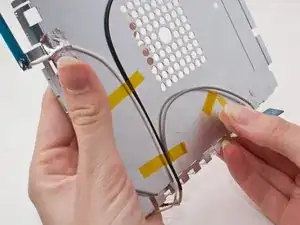

Осторожно отогните прозрачную жёлтую ленту, закрывающую кабель антенны, подлежащей снятию.

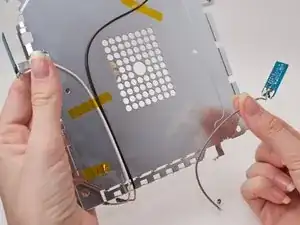

Снимите антенну.
