Замена платы логики Apple AirPort Extreme модель A1354

Сначала аккуратно снимите внешнее резиновое покрытие на нижней части устройства.

ВНИМАНИЕ: Эта деталь очень хрупкая, поэтому рекомендуется использовать фен, чтобы нагреть покрытие. Просто прогрейте покрытие феном, медленно оттягивая его — оно не порвётся.

После снятия резинового покрытия выкрутите пять филипсовских винтов длиной 4,9 мм в отверстиях пластикового корпуса.

После отворачивания всех пяти винтов снимите пластиковый корпус. Задняя часть должна выглядеть как на фото.

Внутренний металлический корпус защёлкнут внутри внешней белой пластиковой оболочки, поэтому вставьте лопатка под металлический корпус и отожмите его от оболочки.

При отсоединении должен раздаться щелчок.

Снимите внешний корпус.

Открытая плата логики должна выглядеть примерно так.

Достаньте устройство из корпуса и расположите его так, чтобы был виден модуль Wi‑Fi.

От трёх антенн идут провода, которые подключаются по внешнему краю платы Wi‑Fi.

Аккуратно подденьте конец одного из проводов, чтобы отсоединить его от материнской платы.

Повторите для оставшихся двух проводов.

На верхнем и нижнем концах платы Wi‑Fi закреплены два зажима.

ВНИМАНИЕ: На следующем шаге не тяните за зажим после его отщёлкивания. Зажим хрупкий, чрезмерное усилие может его сломать.

Возьмите конец одного из зажимов и оттяните его от платы Wi‑Fi. Зажим должен визуально отойти от платы.

То же сделайте с другим зажимом.

Возьмитесь за верхний и нижний концы платы Wi‑Fi.

Осторожно потяните плату Wi‑Fi вправо.

ВНИМАНИЕ: Не тяните плату ВВЕРХ (в вашу сторону) при снятии. Плата находится в направляющей, которая позволяет ей двигаться только влево и вправо. Принудительное движение в других направлениях может повредить направляющую.

Полностью извлеките плату Wi‑Fi.

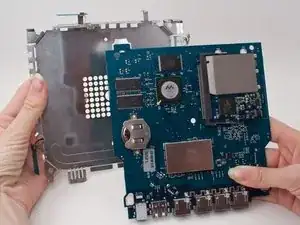

Снимите металлический корпус, аккуратно отожмите плату логики руками.

Это должно быть довольно просто — вы уже отвёртывали винты, удерживавшие эти детали.

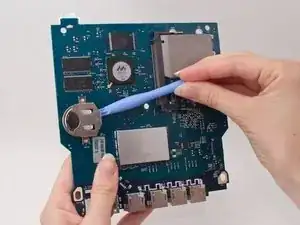

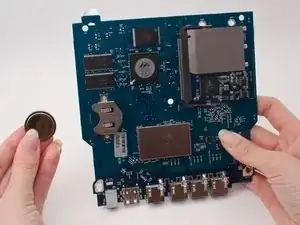

Снимите батарею, осторожно «выдавив» её пластиковой лопаткой.

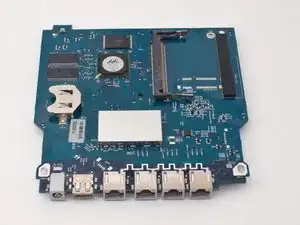

Это «голая» плата логики. Вы можете заказать новую и заменить её, выполняя описанные выше шаги в обратном порядке.
