Замена платы логики Apple AirPort Extreme модели A1143
Это руководство будет использоваться для нескольких типов ремонта. Плата логики — самая часто заменяемая деталь для этого устройства, поскольку отдельные компоненты трудно достать.
Шаг 1
Задняя накладка приклеена, поэтому при снятии соблюдайте осторожность, чтобы не порвать её. Для облегчения удаления можно использовать низкую температуру.

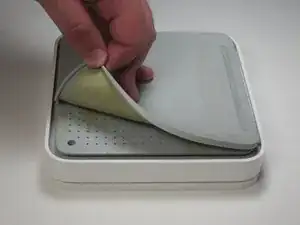

Медленно отсоедините резиновую накладку на нижней части устройства. Начните с одного угла и аккуратно отрывайте её пальцами. При необходимости используйте нагрев, пока накладка полностью не снимется.
Шаг 2

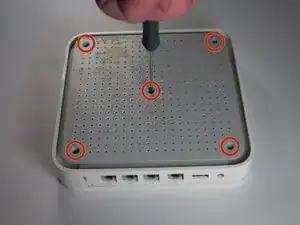

После снятия резиновой накладки выкрутите пять винтов Phillips #00 длиной 5 мм в отверстиях задней крышки.
Шаг 3

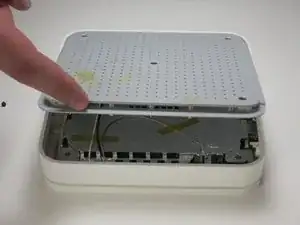

Поднимите заднюю крышку от перфорированного края, чтобы снять её.
Шаг 4

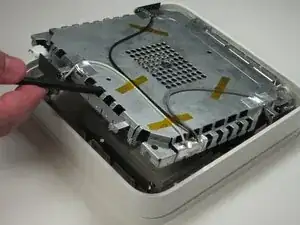

Снимите плату логики и металлический корпус с внешнего корпуса, поддев с одной стороны лопаткой.
Шаг 5

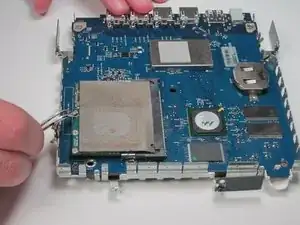

Отсоедините провода, соединяющие плату логики с металлическим корпусом, захватив каждый разъём пинцетом и потянув вверх.
Шаг 6

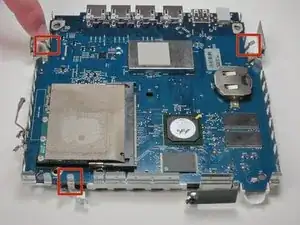

Аккуратно отожмите три металлические защёлки на боках металлического корпуса пальцами.
Шаг 7

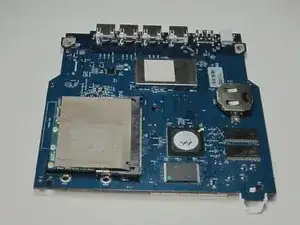

Аккуратно отведите металлический корпус от платы логики.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
