Замена Wi‑Fi карты Apple AirPort Extreme модель A1354

Сначала снимите внешнее резиновое покрытие на дне устройства.

ВНИМАНИЕ: Эта деталь очень хрупкая, поэтому рекомендуется использовать фен для нагрева покрытия. Аккуратно прогревайте покрытие феном и одновременно медленно отрывайте его — тогда покрытие не порвётся.

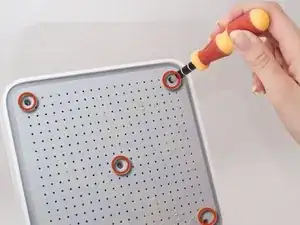

После снятия резинового покрытия отвинтите пять крестообразных винтов Phillips длиной 4,9 мм в отверстиях пластмассового корпуса.

После отвинчивания всех пяти винтов снимите пластиковый корпус. Задняя часть теперь должна выглядеть как на изображении.

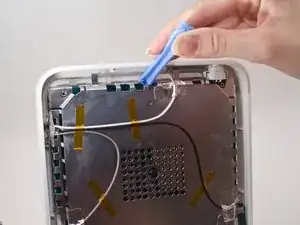

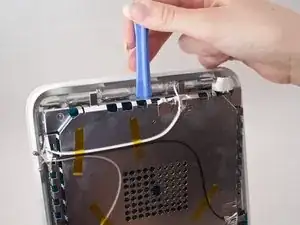

Внутренний металлический корпус защёлкнут внутри внешней белой пластиковой оболочки, поэтому подденьте металлический корпус лопаткой и отожмите его от оболочки.

При отсоединении должен слышаться щелчок.

Снимите наружный корпус.

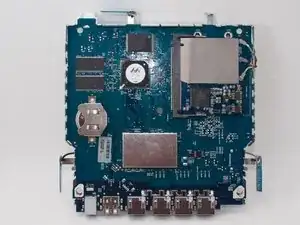

Открытая плата должна выглядеть как на этой фотографии.

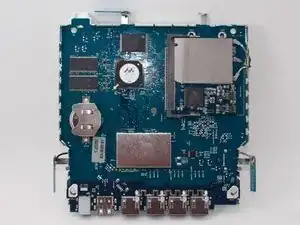

Выньте устройство из корпуса и расположите его так, чтобы была видна Wi‑Fi карта.

От трёх антенн идут провода, которые подключаются по внешнему краю Wi‑Fi карты.

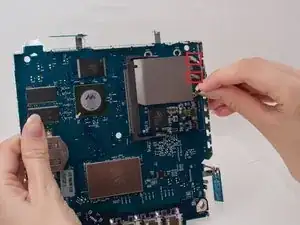

Аккуратно оттяните конец одного из проводов, чтобы отключить его от материнской платы.

Повторите для оставшихся двух проводов.

К верхнему и нижнему концам Wi‑Fi карты прикреплены две защёлки.

ВНИМАНИЕ: В следующем шаге не тяните за защёлку после её отщёлкивания. Защёлка хрупкая и избыточное усилие может её сломать.

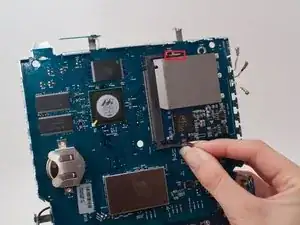

Возьмитесь за конец одной из защёлок и оттяните её от Wi‑Fi карты. Защёлка должна визуально отойти от карты.

Повторите то же для другой защёлки.

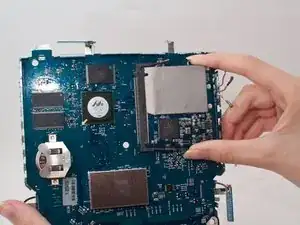

Удерживайте верхний и нижний концы Wi‑Fi карты.

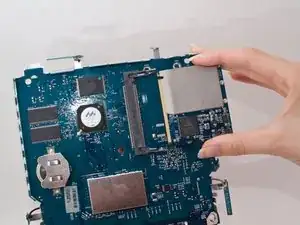

Аккуратно потяните Wi‑Fi карту вправо.

ВНИМАНИЕ: Не тяните Wi‑Fi карту ВВЕРХ (в направлении к себе) при извлечении. Карта установлена в направляющую, которая позволяет двигаться только влево и вправо. Принудительное движение в других направлениях может привести к поломке направляющей.

Полностью извлеките Wi‑Fi карту.
