Замена батареи в беспроводной мыши Glorious Model O 2
В этом руководстве показано, как разобрать вашу беспроводную мышь Glorious Model O 2 и заменить встроенную батарею.
Это руководство конкретно использует мышь с номером R-R-yG9-Model-OW, патент № D884,699. Другие варианты должны быть очень похожи. Оригинальная батарея — HX 582728 3.7В 1.665Вт·ч ёмкостью 450мА·ч. Код HX означает, что толщина 5.8 мм, ширина 27 мм и длина 28 мм. В корпусе есть небольшое дополнительное пространство, поэтому при желании вы можете установить батарею с большей ёмкостью (как сделал я).
ВАЖНОЕ ПРИМЕЧАНИЕ №1:
В этом руководстве я заменил свою батарею на 3.7В 1100мА·ч HXJNLDC 803040. Эта батарея больше и тяжелее оригинальной. Она плотно садится на место, но если вас беспокоит вес, выберите меньшую батарею. Плюс в том, что она обеспечивает более чем вдвое больший срок службы по сравнению с оригиналом. Она примерно на 10 г тяжелее, но я не заметил значительной разницы. Также есть некоторое дополнительное пространство, поэтому вы, возможно, сможете установить батарею размеров xx3540 или даже xx4040, но эти варианты не тестировались. Пожалуйста, добавьте комментарий, если вы использовали батарею большего размера.
ВАЖНОЕ ПРИМЕЧАНИЕ №2:
При поиске подходящего разъёма в интернете это может быть непросто. Если вы умеете паять, возможно, будет проще просто купить батарею (убедитесь, что у неё три провода), срезать коннектор и запаять провода вместе. Именно так я поступил в этом руководстве, но этот шаг не показан.
Шаг 1
Сначала нужно снять две ножки.

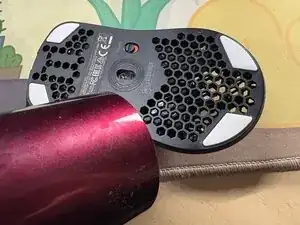

(Необязательно, но рекомендуется): фен/термофен поможет ослабить клей

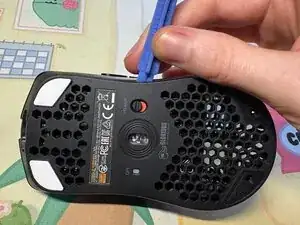

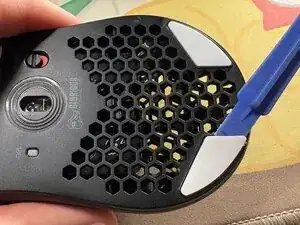

Используйте лопатку (или медиатор) чтобы снять ножки. Поднимайте аккуратно, чтобы не сильно согнуть.
Положите ножки в безопасное место, они будут сильно липкими!

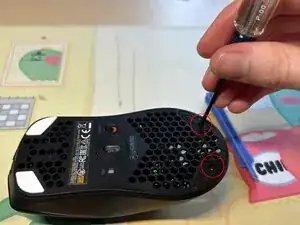

Отверткой с крестообразным наконечником открутите два винта (размер не критичен)
Шаг 2
Используйте отвертку, чтобы сдвинуть нижнюю панель в сторону, чтобы под неё можно было поддеть лопатку.
С помощью лопатки отщёлкните 4 защёлки. Начните с боковых и снимайте переднюю в последнюю очередь.

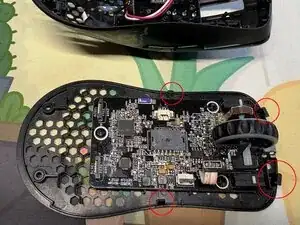

На третьей фотографии показано расположение четырёх защёлок
Для передних защёлок действуйте осторожно и покачивайте назад, пока они не освободятся
Шаг 3
Порядок снятия не важен
Отсоедините два ленточных кабеля с задней части
(Необязательно): пинцет может помочь, но я легко снимал их руками.

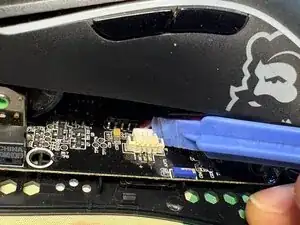

Отсоедините разъём JST
И ленточный кабель на стороне, противоположной JST
Шаг 4
Сначала снимите винт (здесь он скрыт за JST)

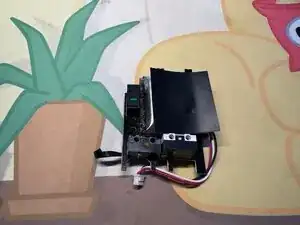

Освободите печатную плату из защёлки в верхней части

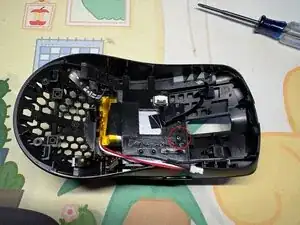

Аккуратно извлеките батарею. Она приклеена к пористому материалу. Он будет рваться
Шаг 5

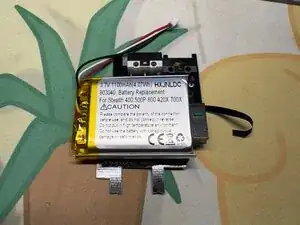

Замените батарею.
Необязательно: приклейте заново или закрепите лентой в корпусе. Я использовал изоленту на дне, оставив окно открытым.
Сборка производится в обратном порядке.
Готово! Приятной игры

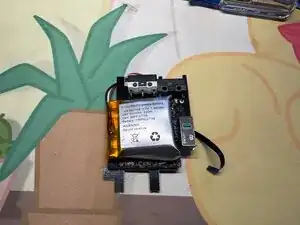

(Примечание): Я добавил фотографию собранной батареи, чтобы показать, что по длине места почти нет. Если вы хотите батарею побольше, увеличить можно только по толщине.
(Примечание): На собранной фотографии не показана необязательная перепайка. Проверьте посадку, как сделал я, прежде чем паять.
(Необязательно, перепайка): Если у вас нет подходящего разъёма JST — не переживайте. На оригинальной батарее отрежьте провода близко к самой батарее, а на новой батарее отрежьте близко к разъёму. Запаяйте провода вместе. Настоятельно рекомендуется использовать термоусадочную трубку, чтобы избежать короткого замыкания. Шаги по пайке здесь не показаны.
Заключение
Для сборки устройства выполните перечисленные инструкции в обратном порядке.
Перевод руководства с ifixit.com
