Замена ремня оси Z M3D Micro
В этом руководстве показано, как открыть устройство и снять ремень оси Z. Это самый большой ремень, который обходит все четыре резьбовых стержня оси Z в каждом углу принтера. Для этого процесса инструменты не требуются, но нужно быть осторожным, чтобы сохранить вертикальное положение стержней Z для обеспечения правильного выравнивания ремня и легкой сборки.
Шаг 1

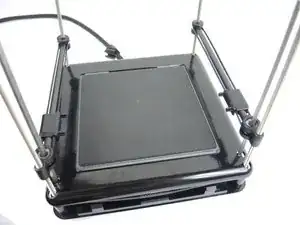

Снятие рамки необходимо для доступа к ремню оси Z, моторам и портам. Убедитесь, что устройство отключено от сети и установлено на жесткой ровной поверхности.
Шаг 2

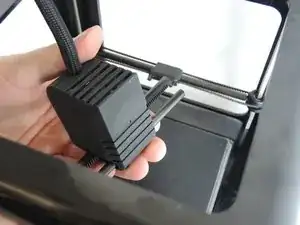

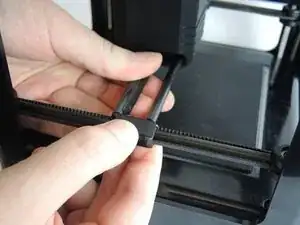

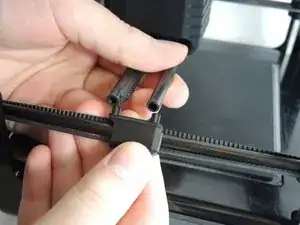

Отведите осевые стержни от пластиковых направляющих на осевых стержнях Y и поднимите направляющую вверх, чтобы освободить направляющие. Уберите узел экструдеров в сторону.
Шаг 3

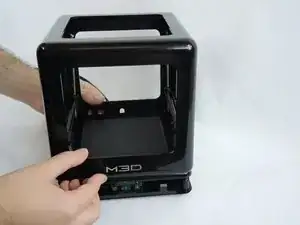

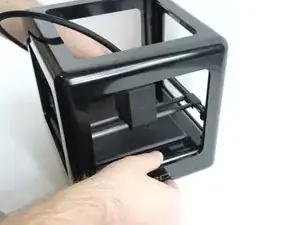

Для снятия рамки инструменты не потребуются. Надавите на печатную платформу большим пальцем, одновременно поднимая рамку пальцами. Рамка легко поднимается.
Шаг 4

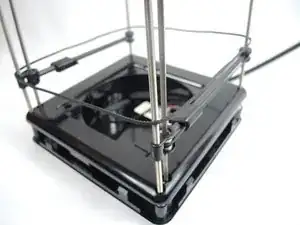

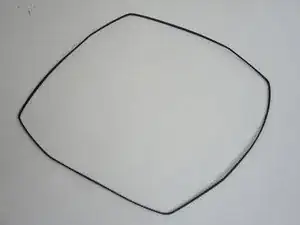

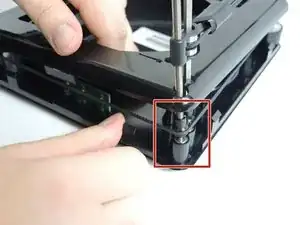

Снимите ремень оси Z с устройства, просто подняв каждый угол ремня с угловых шестерен и сдвинув вверх по стержням оси Z.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
