Замена стеклянной поверхности сканера Canon CanoScan N670U
Если у вас возникли проблемы со стеклянной поверхностью сканера, начните с этой инструкции.
Чтобы заменить стеклянную поверхность сканера, необходимо:
- Убрать две пластиковые планки, которые удерживают стеклянную поверхность сканера на месте.
- Осторожно снять стеклянную поверхность сканера для установки замены.
Шаг 1

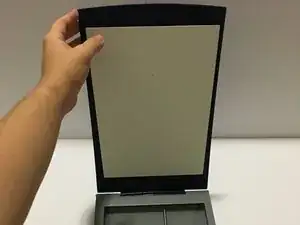

Откройте ваш Canon CanoScan N670U в вертикальное положение.
Шаг 2
Поверните устройство так, чтобы вы смотрели на длинную сторону Canon CanoScan N670U.

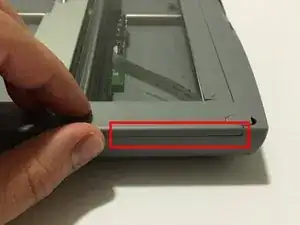

Найдите небольшую щель между пластиковыми компонентами стеклянной поверхности сканера и основанием сканера.
Шаг 3

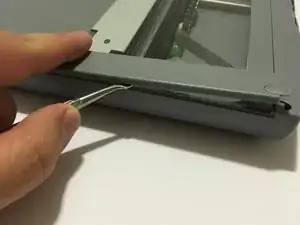

Осторожно вставьте металлический инструмент для разборки в щель и медленно прорежьте клей между пластиковыми компонентами.
Вы можете повредить небольшие кусочки пластика при резке клея. Не сгибайте пластиковую планку слишком сильно, пока вы режете, иначе она сломается.
Шаг 4

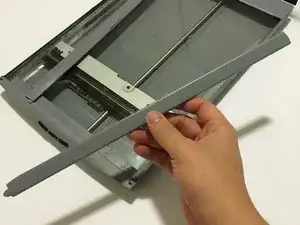

После того как клеевая полоска будет разрезана, прикрепленная пластиковая планка должна освободиться. Уберите пластиковую планку в сторону.
Шаг 5
Повторите шаги 2-4 с другой стороны сканера.
Шаг 6

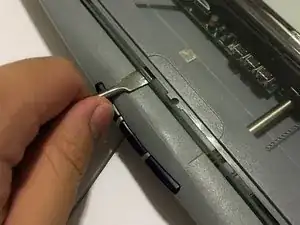

Используйте руки или металлический инструмент для разборки, чтобы толкнуть пластиковую планку внизу стеклянной поверхности сканера вперед, пока не сможете продвинуть ее дальше.
Шаг 7

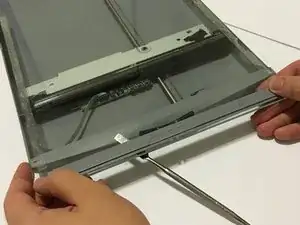

Вставьте металлический инструмент для разборки под стеклянную поверхность сканера. Передняя часть стеклянной поверхности должна лежать на инструменте.
Шаг 8
Медленно потяните стеклянную поверхность сканера к себе и уберите деталь в сторону.
Шаг 9

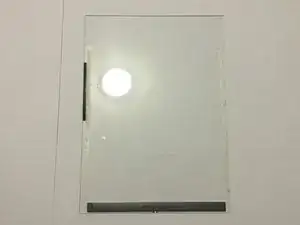

Замените неисправную стеклянную поверхность сканера на новую.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
