Замена сенсорной планки Canon CanoScan N670U

Разведите Canon CanoScan N670U в вертикальное положение.

Поверните устройство так, чтобы перед вами была длинная сторона Canon CanoScan N670U.

Найдите небольшой зазор между пластиковыми деталями стеклянной платы сканера и основанием сканера.

Осторожно вставьте металлическую лопатку в зазор и медленно разрежьте клей между пластиковыми деталями.

При разрезании клея вы можете срезать небольшие кусочки пластика. Не сгибайте пластиковую планку с усилием во время резки — она может сломаться.

Когда клей будет разрезан, пластиковая планка, к которой он прикреплён, должна отойти. Отложите пластиковую планку в сторону.

Повторите шаги 2–4 для другой стороны сканера.

Используя руки или металлическую лопатку, сдвиньте пластиковую планку внизу стеклянной платы сканера вперёд до упора.

Вставьте металлическую лопатку под стеклянную плату сканера. Передняя часть платы должна опираться на инструмент.

Медленно потяните стеклянную плату сканера на себя и отложите деталь в сторону.

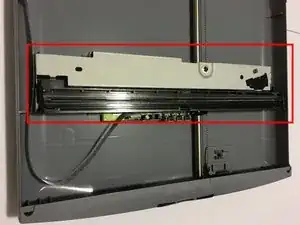

Это та самая сенсорная планка, которую вы будете заменять.

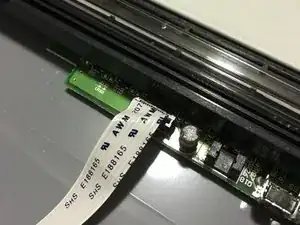

Найдите маленькую вилку, к которой подключён белый шлейф кабеля.

Разверните шлейф кабеля, если он заправлен.

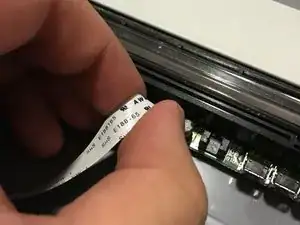

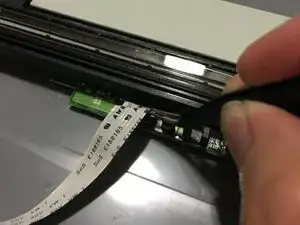

Осторожно используйте пинцет или пальцы, покачивая шлейф вперёд‑назад, чтобы отсоединить его.

Не прикладывайте чрезмерное усилие, чтобы не повредить мелкие компоненты.

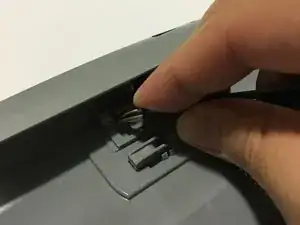

Найдите маленькую металлическую пружину за передними кнопками Canon CanoScan N670U.

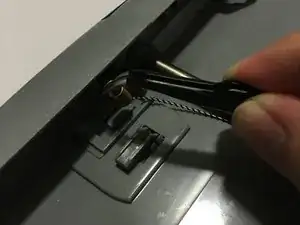

С помощью пинцета аккуратно снимите металлическую пружину с пластикового крючка.

Из‑за натяжения пружины может быть трудно вытащить металлический конец. При необходимости попытайтесь потянуть за саму пружину руками.

Осторожно, не гните металл.

Переверните сенсорную планку и размотайте ремень с зубчатого механизма.

Снимите сенсорную планку со сканера и установите новую.
