Замена регулятора громкости Sony XAV-AX100

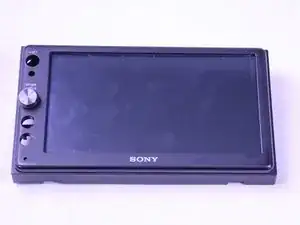

Разместите устройство на ровной поверхности, перевернув его так, чтобы нижняя часть экрана была направлена вверх.

Удалите десять винтов Phillips #0 длиной 3,5 мм с задней крышки.

Используйте пластиковый инструмент для открывания, чтобы снять заднюю крышку.

Не снимайте полностью, так как будут ещё подключены кабели.

Отключите USB-кабель от платы дисплея.

Отрегулируйте резиновые держатели, фиксирующие USB-кабель на материнской плате, чтобы можно было полностью извлечь кабель из внутреннего отсека.

Резиновые держатели крайне чувствительны к усилиям. Поэтому будьте осторожны при их повороте.

Удалите винт Phillips #0 длиной 3,5 мм, который крепит USB-кабель к задней панели.

Снимите USB-кабель с задней крышки.

Отключите кабель питания дисплея от материнской платы.

Используйте лопатку, чтобы откинуть фиксирующую шторку на разъёме ленточного кабеля дисплея ZIF.

Открутите четыре винта Phillips #0 длиной 3,5 мм с материнской платы.

Используйте лопатку, чтобы аккуратно приподнять материнскую плату и вынуть её из магнитолы.

Удалите четыре винта Phillips #0 длиной 3,5 мм с боков дисплея.

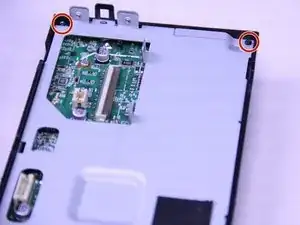

Удалите два винта Phillips #0 длиной 3,5 мм с задней части головного устройства.

Удалите четыре винта Phillips #0 длиной 3,5 мм с платы дисплея.

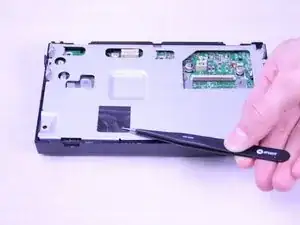

Снимите чёрную ленту с помощью точных пинцетов.

Удалите винт Phillips #0 длиной 3,5 мм, находящийся под лентой.

Удалите два винта Phillips #0 длиной 2 мм с задней крышки.

Снимите заднюю крышку.

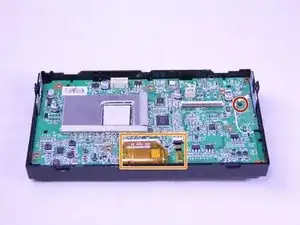

Удалите одиночный винт Phillips #0 длиной 2 мм с материнской платы.

Используйте лопатку, чтобы откинуть фиксирующую шторку на разъёме ленточного кабеля дисплея ZIF.

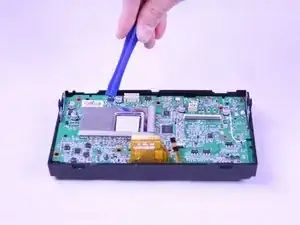

Используйте пластиковый инструмент для открывания, чтобы снять плату дисплея с магнитолы.

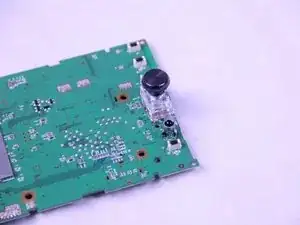

Снимите серебристую крышку регулятора, потянув её вверх.

Снимите пластиковую лицевую панель.

Снимите чёрную ручку регулятора.
