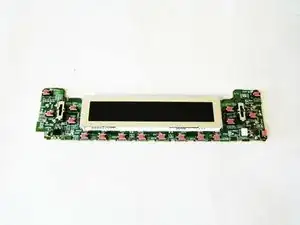

Замена материнской платы передней панели Sony Xplod CDX-MP30
Убедитесь, что вы хорошо знакомы с Xplod.
Шаг 1

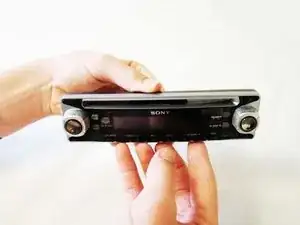

Нажмите кнопку освобождения в нижнем левом углу лицевой панели.
Затем аккуратно снимите лицевую панель.
Шаг 2

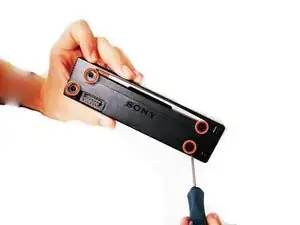

Используя отвертку Phillips #0, отвинтите 4 винта (длина - 11.11 мм) на передней панели.
Шаг 3

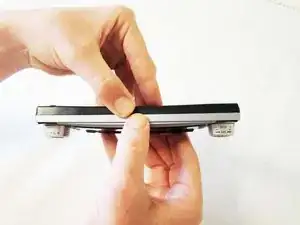

Используйте два пальца, чтобы создать небольшую щель в верхней части лицевой панели, как показано на картинке.
Шаг 4

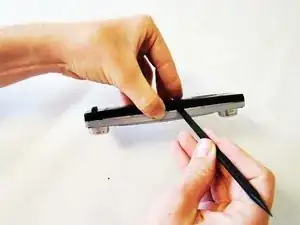

Вставьте плоский конец мощной лопатки в отверстие, которое вы создали.

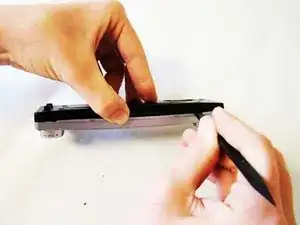

Аккуратно сдвиньте его вправо, пока не почувствуете, что экран отсоединился.

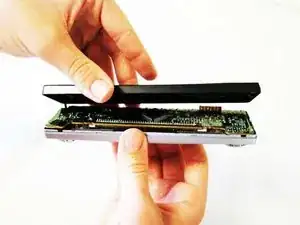

Убедитесь, что вы держите лицевую часть экрана направленной вниз, пока аккуратно поднимаете освободившуюся черную часть экрана, как показано на картинке.
Шаг 5

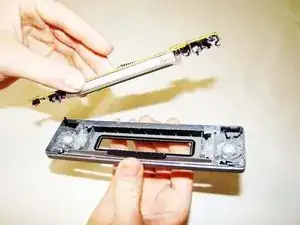

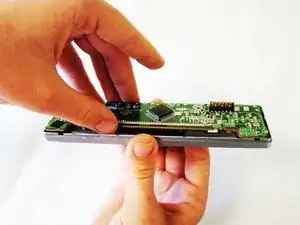

Аккуратно возьмитесь за материнскую плату передней панели - как показано на картинке - и поднимите ее от остальной части экрана.
Шаг 6
Для снятия ЖК-дисплея, пожалуйста, обратитесь к руководству по пайке iFixit.
После удаления ЖК-экрана у вас будет неограниченный доступ к материнской плате передней панели.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
