Замена CD-привода Sony CDX-GT540UI
В этой инструкции показано, как снять и установить CD-привод.
Перед началом любых ремонтных работ необходимо извлечь устройство из автомобиля. Чтобы узнать, как выполнить общее снятие автомобильной магнитолы, перейдите по этой ссылке.
Шаг 1

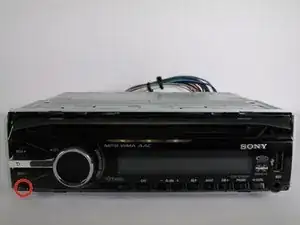

Найдите кнопку извлечения передней панели.
Шаг 2

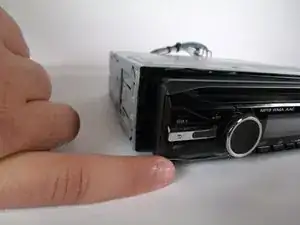

Нажмите кнопку извлечения.

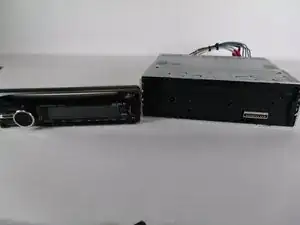

Снимите переднюю панель.
Шаг 3

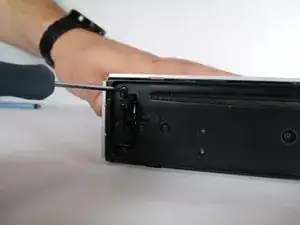

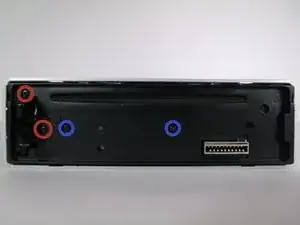

Снимите два винта Phillips #00 длиной 4.9 мм на передней части устройства.

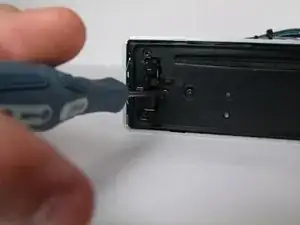

Снимите два винта Phillips #00 длиной 7.5 мм на передней части устройства.
После удаления винтов рычаг извлечения может упасть внутрь устройства. Убедитесь, что устройство удерживается горизонтально и ровно.
Шаг 4
Поверните устройство на 90 градусов в любую сторону.

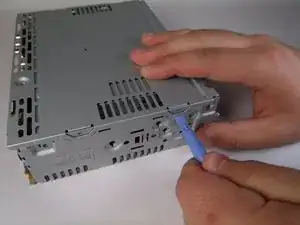

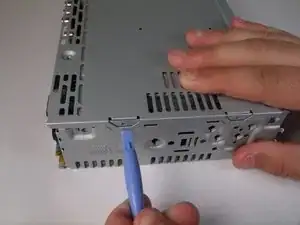

Используйте пластиковый инструмент для вскрытия, чтобы поддеть соответственно верхние и нижние защёлки.
Повторите на противоположной стороне.
Шаг 5

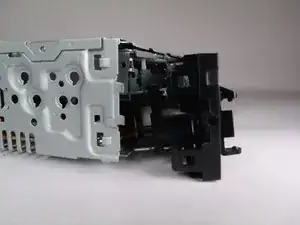

Снимите переднюю панель.
Шаг 6
Найдите заднюю панель.
Шаг 7
Снимите четыре винта Phillips #00 (серебристые) длиной 11.5 мм с задней панели.
Шаг 8
Снимите четыре винта Phillips #00 (чёрные) длиной 9.5 мм с задней панели.
Снимите два винта Phillips #00 (чёрные) длиной 7.5 мм с задней панели.
Шаг 9
Снимите заднюю панель.
На задней панели будет термопаста (белая). Не прикасайтесь.
Шаг 10
Снимите один винт Phillips #00 длиной 9.5 мм.
Поверните устройство на 180 градусов и повторите шаг.
Шаг 11

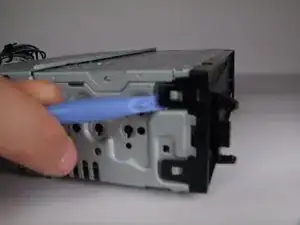

С помощью пластикового инструмента для вскрытия отсоедините защёлки. По две с каждой стороны.
Для отсоединения потребуется приложить значительную силу.
Шаг 12

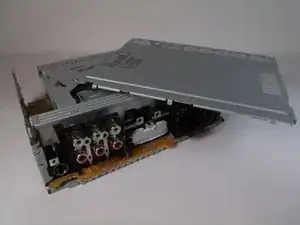

Снимите верхнюю панель.
Шаг 13

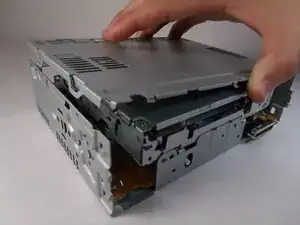

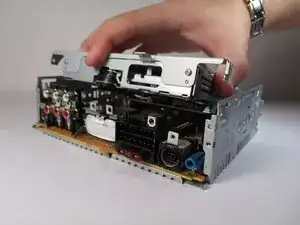

Слегка приподнимите CD-привод.
Шаг 14

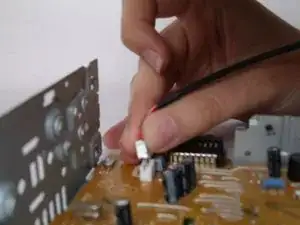

Отключите соединение с платой.
Шаг 15
Снимите CD-привод.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
