Замена застрявшего диска в Sony Xplod CDX-MP30

Нажмите кнопку сброса в левом нижнем углу передней панели.

Затем аккуратно снимите переднюю панель.

Используя крестовую отвёртку №0, выверните 3 винта (длина — 7,5 мм) на передней части устройства.

Используя крестовую отвёртку №1, выверните 2 толстых винта (длина — 7,69 мм), расположенных с обеих сторон магнитолы.

Осторожно снимите боковые металлические пластины.

Используйте прочную лопатку, вставьте плоский конец под каждый из чёрных клапанов, указанных на изображении. Воспользуйтесь рычагом, чтобы отжать и освободить их.

Снимите чёрную переднюю панель магнитолы.

Используя крестовую отвёртку №0, выверните один золотистый винт (высота — 7,47 мм) на верхней части магнитолы.

Снимите верхнюю панель.

Используя крестовую отвёртку №0, выверните 8 золотистых винтов (длина — 9,26 мм), расположенных на задней стороне магнитолы.

Используя крестовую отвёртку №0, выверните 2 чёрных винта (длина — 13,27 мм), также расположенных на задней стороне магнитолы.

Используя крестовую отвёртку №0, выверните один золотистый винт (длина — 9,3 мм), расположенный на дне отверстия, как показано на изображениях (2) и (3).

Аккуратно вытяните предохранитель сзади магнитолы.

Крепко удерживайте корпус магнитолы и снимите серебристую заднюю панель.

Используя крестовую отвёртку №0, выверните 4 тёмно-серебристых винта (длина — 3,71 мм).

Используя крестовую отвёртку №0, выверните 2 золотистых винта (длина — 7,34 мм), расположенных с обеих сторон магнитолы.

Удерживайте верхнюю часть магнитолы, где находится привод CD, и осторожно потяните вверх, чтобы освободить его, но полностью вытащить не получится.

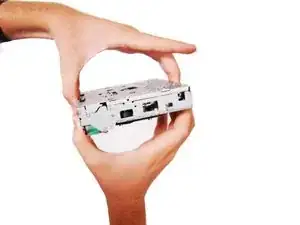

Возьмитесь за два выступа, расположенные сзади магнитолы, и аккуратно вытяните привод CD из оставшейся части устройства.

Используя крестовую отвёртку №0, выверните два золотистых винта (длина — 7,37 мм), расположенных сверху лотка CD.

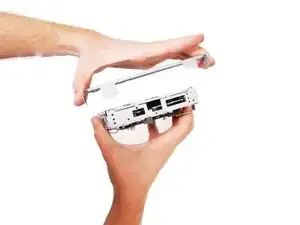

Снимите верхнюю крышку.

Эти две детали НЕ будут полностью разъединены. Они соединены тонкими проводами с одной стороны. Поэтому внимательно следите за изображениями, чтобы понять, с какой стороны нужно поднимать.

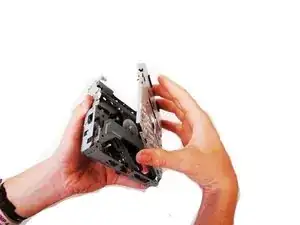

Возьмитесь за верхнюю часть привода CD и поднимите её вверх и в сторону, как показано на изображениях.

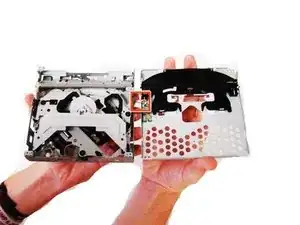

Обратите внимание на провода, соединяющие две детали.

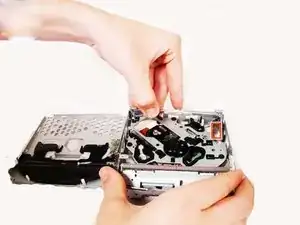

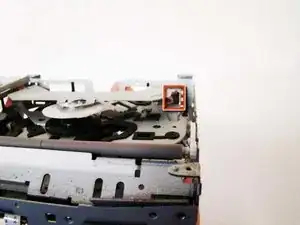

Особое внимание уделите пружине внутри привода CD. Это важно для следующего шага.

Медленно поднимайте сторону, противоположную пружине, но следите, чтобы пружина не растянулась чрезмерно. Это может повредить устройство.

Когда деталь будет поднята, извлеките застрявший диск — работа завершена!
