Замена дисплея Sony XAV-AX100

Разместите устройство на ровной поверхности вверх дном так, чтобы нижняя часть экрана была обращена вверх.

Снимите десять винтов Phillips #0 длиной 3,5 мм с задней крышки.

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку.

Не снимайте полностью, поскольку всё ещё будут подключены кабели.

Отключите USB-кабель от платы дисплея.

Отрегулируйте резиновые держатели, которые фиксируют USB-кабель на материнской плате, чтобы можно было полностью вынуть кабель из внутреннего отсека.

Резиновые держатели крайне чувствительны к приложенной силе. Поэтому будьте осторожны при их повороте.

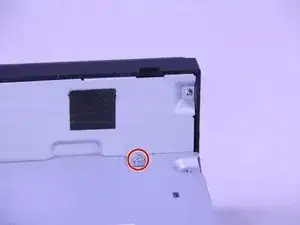

Снимите винт Phillips #0 длиной 3,5 мм, который закрепляет USB-кабель на задней панели.

Отсоедините USB-кабель от задней крышки.

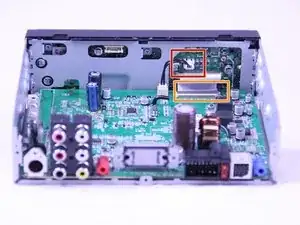

Отключите кабель питания дисплея от материнской платы.

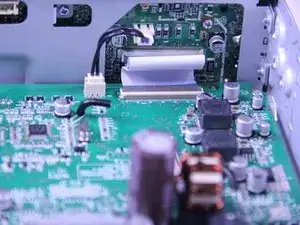

Используйте лопатку, чтобы откинуть фиксирующую планку разъёма ленточного кабеля дисплея ZIF.

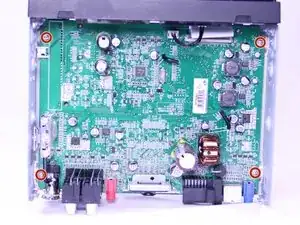

Отвинтите четыре винта Phillips #0 длиной 3,5 мм с материнской платы.

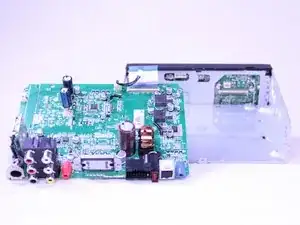

С помощью лопатки аккуратно приподнимите материнскую плату и извлеките её из радиоприёмника.

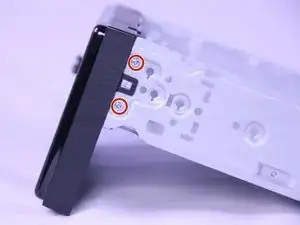

Снимите четыре винта Phillips #0 длиной 3,5 мм с боков дисплея.

Снимите два винта Phillips #0 длиной 3,5 мм с задней части головного блока.
