Замена блока питания Sony Xplod CDX-MP30

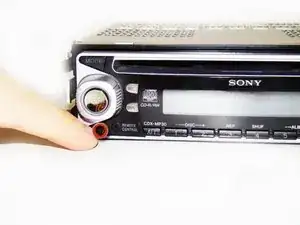

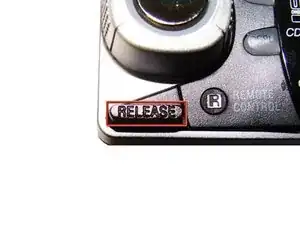

Нажмите кнопку разблокировки в нижнем левом углу лицевой панели.

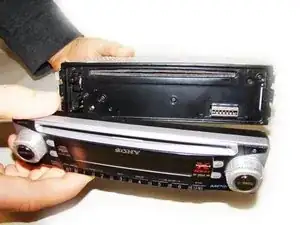

Затем аккуратно снимите лицевую панель.

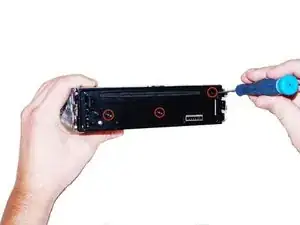

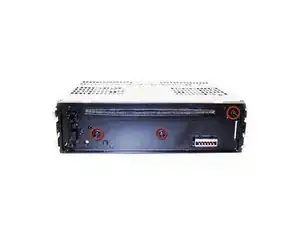

Отвинтите три винта крестовой отверткой PH0 (длина — 7.5 мм) на передней части устройства.

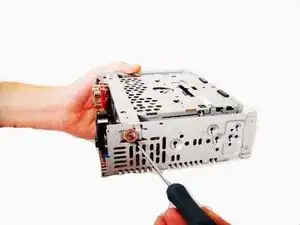

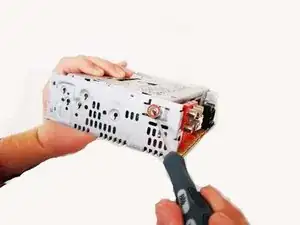

Отвинтите два толстых винта крестовой отверткой PH1 (длина — 7.69 мм), расположенных по обеим сторонам стереоустановки.

Осторожно снимите боковые металлические панели.

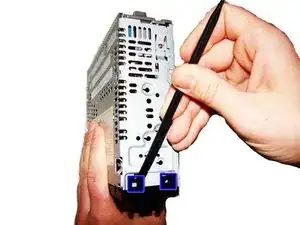

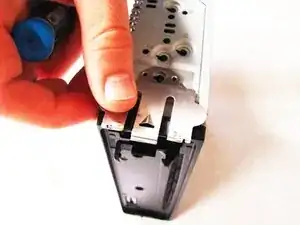

Используйте прочную монтажную лопатку, вставьте плоский конец под каждую из чёрных защёлок, указанных на изображении. Используйте рычаг, чтобы поддеть и отщёлкнуть их.

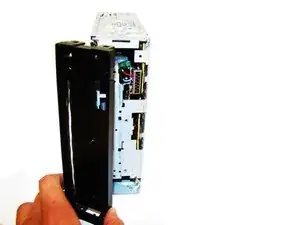

Снимите чёрную переднюю панель стереосистемы.

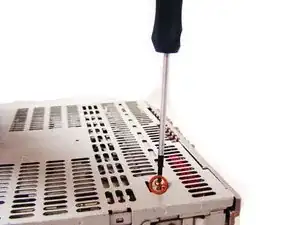

Отвинтите один золотой винт крестовой отверткой PH0 (высота — 7.47 мм) на верхней части стереосистемы.

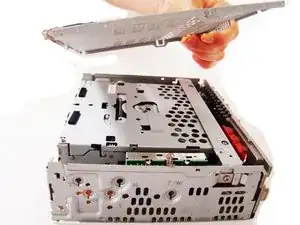

Снимите верхнюю крышку.

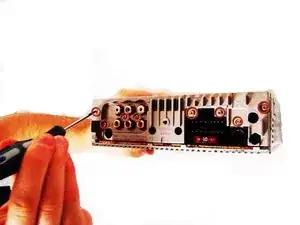

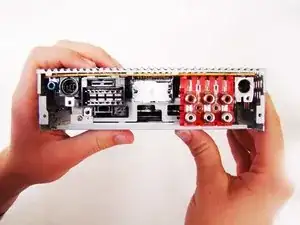

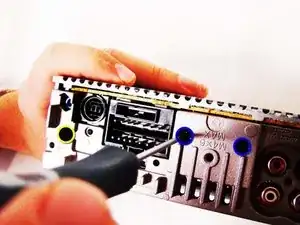

Отвинтите восемь золотых винтов крестовой отверткой PH0 (длина — 9.26 мм), расположенных на задней стороне стереосистемы.

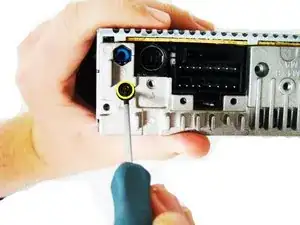

Отвинтите два чёрных винта крестовой отверткой PH0 (длина — 13.27 мм), также расположенных на задней части стереосистемы.

Отвинтите один золотой винт крестовой отверткой PH0 (длина — 9.3 мм), расположенный на дне в отверстии, как показано на изображениях (2) и (3).

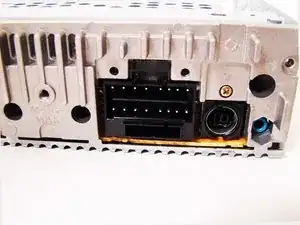

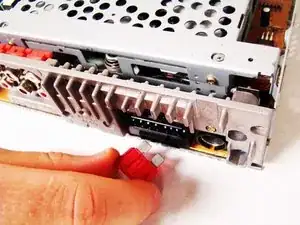

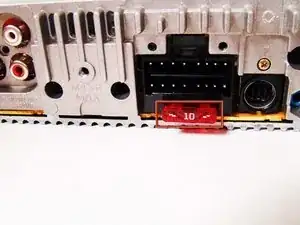

Осторожно выньте предохранитель из задней части стереосистемы.

Плотно удерживая корпус стереосистемы, снимите серебристую заднюю крышку.

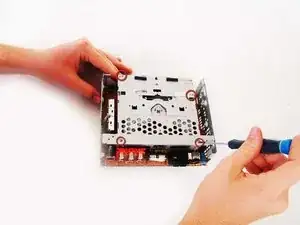

Отвинтите четыре тёмно-серых винта крестовой отверткой PH0 (длина — 3.71 мм).

Отвинтите два золотых винта крестовой отверткой PH0 (длина — 7.34 мм), расположенные по обеим сторонам стереосистемы.

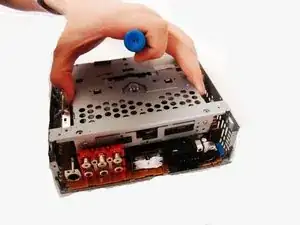

Возьмитесь за верхнюю часть стереосистемы в области CD-привода и аккуратно потяните вверх, чтобы освободить её; полностью извлечь не получится.

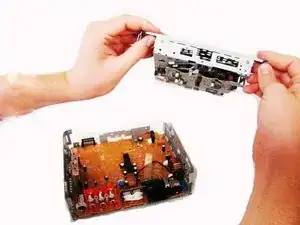

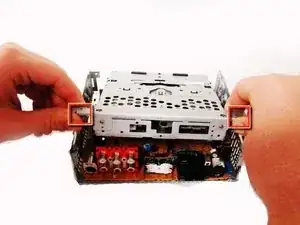

Схватите две защёлки, расположенные ближе к задней части стереосистемы, и аккуратно вытяните CD-привод из остальной части устройства.

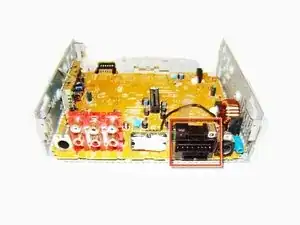

Снимите блок питания с печатной платы. Пожалуйста, следуйте руководству iFixit по пайке для выполнения этой операции.
