Замена материнской платы Sony CDX-GT540UI
В этом руководстве показано, как заменить материнскую плату. Материнская плата может вызывать неисправный дисплей, отказ включения и постоянное ухудшение качества звука.
Перед началом любых ремонтных работ устройство необходимо извлечь из автомобиля. Чтобы узнать, как снять автомобильную стереосистему в общем случае, перейдите по этой ссылке.
Шаг 1
Найдите кнопку извлечения передней панели.
Шаг 2
Нажмите кнопку извлечения.
Снимите переднюю панель.
Шаг 3
Снимите два винта Phillips #00 длиной 4,9 мм на передней части устройства.
Снимите два винта Phillips #00 длиной 7,5 мм на передней части устройства.
После снятия винтов рычаг извлечения может упасть внутрь устройства. Убедитесь, что устройство удерживается горизонтально и ровно.
Шаг 4
Поверните устройство на 90 градусов в любую сторону.
Используйте пластиковый инструмент для открывания, чтобы поддеть верхнюю и нижнюю защёлки соответственно.
Повторите с противоположной стороны.
Шаг 5
Снимите переднюю панель.
Шаг 6
Найдите защёлку на жгуте проводки.
Шаг 7
Нажмите на защёлку так же, как на разъёме Ethernet.
Покачайте разъём из стороны в сторону, аккуратно тяните на себя, пока жгут не отсоединится.
Шаг 8
Найдите заднюю панель.
Шаг 9
Снимите четыре винта Phillips #00 (серебристые) длиной 11,5 мм с задней панели.
Шаг 10
Снимите четыре винта Phillips #00 (чёрные) длиной 9,5 мм с задней панели.
Снимите два винта Phillips #00 (чёрные) длиной 7,5 мм с задней панели.
Шаг 11
Снимите заднюю панель.
На задней панели находится теплопроводящая (белая) паста. Не прикасайтесь.
Шаг 12
Снимите один винт Phillips #00 длиной 9,5 мм.
Поверните устройство на 180 градусов и повторите шаг.
Шаг 13
С помощью пластикового инструмента для открывания отстегните защёлки. По две с каждой стороны.
Потребуется значительная сила, чтобы отстегнуть.
Шаг 14
Снимите верхнюю панель.
Шаг 15
Слегка приподнимите CD-привод.
Шаг 16
Отключите соединение материнской платы.
Шаг 17
Снимите CD-привод.
Шаг 18

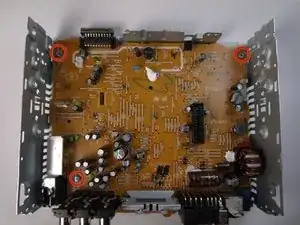

Снимите три винта Phillips 300 длиной 6,7 мм.
Шаг 19

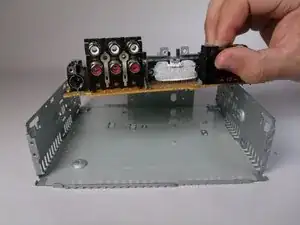

Поднимите материнскую плату.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
